内啮合齿轮泵
首页 > 了解产品 > 油泵 齿轮泵 组合泵 > 齿轮泵及泵组 > 内啮合齿轮泵
IGP-5-125，IGP-5-160，IGP-5-200 ，IGP-5-250 ，内啮合齿轮泵
2012-07-16 09:05729
信息概况
  • 价格：未填
  • 型号：IGP-5-125，IGP-5-160，IGP-5-200 ，IGP-5-250 ，
  • 发货：3天内
发送询价

产品描述:

      IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合，如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机，还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。

原理、特点：

      内啮合齿轮副旋转时，油液被吸入泵壳及内外齿轮间的空腔中，大小月牙块和啮合齿在圆周方向由于弹簧片的作用　始终形成封闭，支承盘则在轴向形成几乎无间隙的密封，由此，泵的容积损失减至最小，吸入的油液由齿顶进入齿间高压喷射出。
      内啮合齿轮副、滑动轴承、轴向和径向的自动补偿，这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。

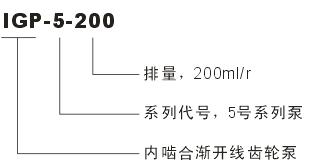

型号说明：


技术参数：
型号 IGP-5-125 IGP-5-160 IGP-5-200 IGP-5-250
理论排量 ml/r 125.8 160.8 202.8 251.8
转速 r/min 最低转速 400 400 400 400
最高转速 2200 2000 1800 1800
压力 MPa 连续工作压力 30 28 25 21
最大峰值压力 33 31.5 30 25

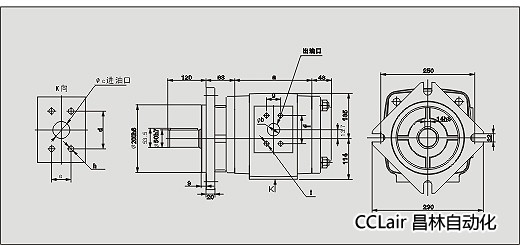

外形及安装尺寸：

型号 a b c d e f g h I kg
IGP-5-125 152 30 50 78 42 70 36 M12×20 M10×15 46.5
IGP-5-160 162 30 56 90 50 70 36 M12×20 M12×20 50
IGP-5-200 174 34 62 90 50 70 36 M12×20 M12×20 54
IGP-5-250 188 38 72 106 62 70 36 M16×25 M12×20 59
