NXQ1-L25/20-H， NXQ1-L251.5-H ，NXQ1-L40/10-H， 蓄能器
                       NXQ1-L25/20-H NXQ1-L251.5-H NXQ1-L40/10-H 蓄能器
NXQ系列蓄能器
型号说明
NXQ1-L25/20-H NXQ1-L251.5-H NXQ1-L40/10-H 蓄能器
① 产品代号：囊式蓄能器
② 型式结构：1型、2型
③ 连接方式：L-螺纹、F-法兰
④ 公称容积：10L
⑤ 公称压力：32MPa
⑥ 适用介质：矿物油

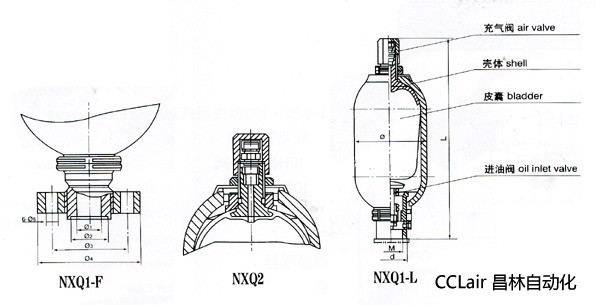

结构简图
NXQ1-L25/20-H NXQ1-L251.5-H NXQ1-L40/10-H 蓄能器
型号 压力MPa 容积L 基本尺寸 L Φ 重量
M d Φ1 Φ2 Φ3 Φ4 Φ5
NXQ1-L0.25-H 10




20




31.5		 0.25 M22×1.5             260 56 2
NXQ1-L0.4-H 0.4 M27×2 260 89 3
NXQ1-L0.63-H 0.63 320 3.5
NXQ1-L1-H 1 330 114 5.5
NXQ△-L1.6-H 1.6 M42×2 50 42 50 97 130 17 365 152 12.5
NXQ△-L2.5-H 2.5 430 15
NXQ△-L4-H 4 540 18.5
NXQ△-L6.3-H 6.3 710 25.5
NXQ△-L10-H 10 M60×2 70 55 65 125 160 21 650 219 48
NXQ△-L16-H 16 870 63
NXQ△-L25-H 25 1170 84
NXQ△-L40-H 40 680 119
NXQ△-L20-H 20 M72×2 80 70 80 150 200 26 690 299 92
NXQ△-L25-H 25 780 105
NXQ△-L40-H 40 1050 135
NXQ△-L63-H 63 1470 191
NXQ△-L80-H 80 1810 241
NXQ△-L100-H 100 2190 290
NXQ△-L150-H 150 M80×2 90 80 90 170 230 26 2450   445
