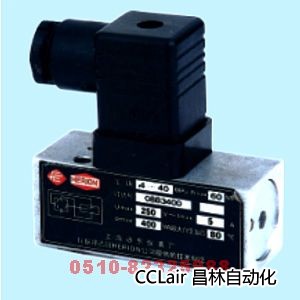

D500/18D， D505/18D ，压力控制器
2012-05-15 14:09987
信息概况
  • 价格：未填
  • 型号：D500/18D D505/18D
  • 发货：3天内
发送询价
控制器采用膜片式传感器和无泄漏活塞式的传感器二种型式，D500/18D膜片式传感器可用于空气、气体等
中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围—0.1……1.6MPa。
　　D505/18D无泄漏活塞式的传感器可用于液压油，润滑油，轻燃油等中性的润滑介质。控制器的设定值可调，
调节范围0.5……25MPa。
　　
□主要技术性能
D500/18D D505/18D 压力控制器
工作粘度：<1×10-3m2/s
开关元件：微动开关
环境温度：-25～55℃
介质温度：-25～80℃
外壳防护等级：IP54（符合DIN40050，与GB4208中IP54相当）
安装位置：压力接口垂直向下（允许倾斜150）
抗振性能：Max:100m/s2
重复性误差：≤2.5%
触点容量：AC 220V 6A（阻性）
　　　　　（若有特殊要求，可参见我厂编制的应用手册介绍）

□特点：可用于真空
　　本控制系统是超小型设计，允许开关动作频率较高100次/分且抗振性特别好。

□特点：
　　·切换差不可调
型号
设定值调节
范围MPa
切换差不大于
最大允许压力*
MPa
压力传感器材料
接口类型**
接口内螺纹
重量
kg
外形尺寸图号No.
订货目录编号
设定值范围下限
MPa
设定值范围上限
MPa
外壳
密封圈
活塞
D500/18D
膜片式压
力控制器
-0.1……0
-0.1……0
0.02……0.2
0.02……0.2
0.05……0.8
0.05……0.8
0.1……1.6
0.1……1.6
0.015
0.015
0.02
0.02
0.04
0.04
0.06
0.06
0.02
0.02
0.04
0.04
0.13
0.13
0.24
0.24
8
8
8
8
8
8
8
8
AI
AI
AI
AI
AI
AI
AI
100
丁腈
橡胶

I
P
I
P
I
P
I
P
G1/4"
—
G1/4"
—
G1/4"
—
G1/4"
—
0.2
01
03
01
03
01
03
01
03
0880100
0881100
0880200
0881200
0880300
0881300
0880400
0881400
D505/18D
活塞式压
力控制器
0.5……7
0.5……7
1……16
1……16
2.5……25
2.5……25
4……40
4……40
0.8
0.8
1.2
1.2
1.5
1.5
1.8
1.8
2
2
3.5
3.5
4
4
4.5
4.5
40
40
40
40
40
40
60
60
AL
AL
AL
AL
AL
AL
AL
AL
丁腈
橡胶
钢
I
P
I
P
I
P
I
P
G1/4"
—
G1/4"
—
G1/4"
—
G1/4"
—
0.2
04
03
04
03
05
03
05
03
0882100
0883100
0882200
0883200
0882300
0883300
0882400
0883400
注：*）在实际工作中，即使短暂的压力峰值，也不能超过此值。
　　**）I—接口为内螺纹 　P—接口为法兰
□设定值的调整
不可调切换差的控制器设定值调整步骤，举例说明如下
[例]：选用订货号0882200的控制器，要求将压力下降至8MPa（下切换值）发出触点信号，其操作步骤如下：
· 将产品旋入油压压力校验后台的螺纹口中，（如果控制器是法兰接口，则与压力校验台的法兰相接），按实际工作压力对
产品施加2分钟的压力后，方可进行设定。
· 将电缆导线接入插头中，电缆的另一头接上万用表。
· 将压力加至8MPa此值可从标准压力计中读出。
· 松开锁紧螺钉，用5mm内六角螺钉板手，顺时针旋动设定值调节螺六角槽，使设定值由小变大，直至开关触点在8MPa处切换。
· 旋紧锁紧螺钉，调节校验台压力在8MPa上下来回变化，检验压力下降时，触点的切换值是否是8MPa，此值即为要设定的下
切换值。其对应的上切换值应是8MPa加上切换差2.3MPa（左右）即为10.3MPa（左右）。

特点
本控制系统是超小型设计，允许开关动作频率较高100次/分，且抗振性能特别好
　　规格
切换差不可调
型
号
设定值
调节范围
MPa
切换差不大于
最大
允许
压力MPa
压力传感器材料
接
口
类
型
接口
内螺纹
重量
Kg
外形
尺寸
圈号
订货
目录
编号
设定值范围
下限MPa
设定值范围
上限MPa
外壳
密封圈
活塞
D505/18D
活塞式
压力
控制器
0.5——7
0.5——7
1——16
1——16
2.5——25
2.5——25
4——40
4——40
0.8
0.8
1.2
1.2
1.5
1.5
1.8
1.8
2
2
3.5
3.5
4
4
4.5
4.5
40
40
40
40
40
40
60
60
AL
AL
AL
AL
AL
AL
AL
AL
丁腈
橡胶
钢
I
P
I
P
I
P
I
P
G1/4"
—
G1/4"
—
G1/4"
—
G1/4"
—
0.2
04
03
04
03
05
03
05
03
0882100
0883100
0882200
0883200
0882300
0883300
0882400
0883400
设定值的调整
不可调切换的控制器设定值调整步骤，举例说明如下
  • 将产品旋入油压压力校验台的螺纹口中，(如果控制器是法兰接口，则与压力校验台的法兰相接)，按实际工作压力对产品施加2分钟的压力后，方可进行设定。
  • 将电缆导线接入插入中，电缆的另一头接上万用表。
  • 将压力加至8MPa此值可从标准压力计中读出。
  • 松开锁紧螺钉，用5mm内六角螺钉板手，顺时针旋动设定值调节螺六角槽，使设定值由小变大，直至开关触点在8MPa处切换。 ,
  • 旋紧锁紧螺钉，调节校验台压力在8MPa上下来回变化，检验压力下降时，触点的切换值是否是8MPa，此值即为要设定的下切换值。其对应的上切换值应是8MPa加上切换差2.3MPa（左右）即为10.3MPa（左右）

D500/18D， D505/18D ，压力控制器
