压力控制器 0811607 0811707 0811807

D502/7DK 压力控制器 D502/7DK控制器采用波纹管式传感器。可用于空气、气体、水蒸汽等中性气体和水、致冷剂、油等液体介质。控制器的设定值可调，调节范围-0.1……2.5Mpa。特点：可用于真空。


◇ 主要技术性能：工作粘度：＜1×10^-3m²/s 开关元件：微动开关外壳防护等级：1P65 （符合DIN40050与GB4208中1P65相当）环境温度：-40～50℃ 介质温度：0～120℃	抗振性能：D502/7DK 20m/s² 重复性误差：≤1% 触点容量：DC 220V 6A（阻性）（若有特殊要求，可参阅我厂编制的应用手册介绍）

◇ 规格：

● 切换差不可调

设定值调节范围 MPa	切换差不大于		最大允许压力 * MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	设定值范围下限 MPa	设定值范围上限 MPa	最大允许压力 * MPa	开关切换次数次/分	外壳	波纹管	接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
-0.1……0 -0.1……0.1 -0.1……0.16 -0.1……0.25	0.003 0.003 0.003 0.0045	0.0045 0.005 0.0065 0.01	1 1 1 1	20	黄铜	不锈钢 00Gr17Ni 14M02 (316L)	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01	0810107 0810207 0810307 0810407
0……0.1 0……0.16 0.01……0.25	0.003 0.003 0.0045	0.0045 0.006 0.007	1 1 1				G1/4 G1/4 G1/4	1.0 1.0 1.0	01 01 01	0811107 0811207 0811307
0.02……0.4 0.03……0.6 0.03……1	0.012 0.015 0.018	0.016 0.02 0.03	2 2 2				G1/4 G1/4 G1/4	0.85 0.85 0.85	02 02 02	0811407 0811507 0811607
0.05……1.6 0.05……2.5	0.03 0.03	0.05 0.06	5 5				G1/4 G1/4	0.9 0.9	03 03	0811707 0811807

注： * 在实际工作中，即使短暂的压力峰值也不能超过此值。

◇ 设定值的调整：

不可调切换差的控制器设定值调整步骤，举例说明如下：
0811607 0811707 0811807 压力控制器

    [例1]：选用订货号为0811600的控制器，要求将压力上升至0.5MPa（上切换值）发出触点信号，起具体步骤参见1.1～1.5（如图一所示）：
    1.1 松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用板手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。
    1.2 打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
    1.3 将压力加至0.5MPa，此值可从标准压力计中读出。
    1.4 顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.5MPa处切换。
    1.5 旋紧锁紧器，调节压力校验台的压力，使压力在0.5MPa上下来回变化，检验压力上升时，触点的切换值是否是0.5MPa，此值即为要设定的上切换值。其对应的下切换值应是0.5MPa减去切换差0.035MPa（左右），即为0.465MPa（左右）。
    [例2]：选用订货号为0811700的控制器，要求将压力下降至0.8MPa（下切换值）发出触点信号，起具体步骤参见1.6～1.10：
    1.6 同1.1。
    1.7 同1.2。
    1.8 将压力加至0.8MPa，此值可从标准压力计中读出。
    1.9 逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在0.8MPa时切换。
    1.10 旋紧锁紧器，调节压力校验台的压力，使压力在0.8MPa上下来回变化，检验压力下降时触点的切换值是否是0.8MPa，此值即为要设定的下切换值。其对应的上切换值应是0.8MPa加上切换差0.075MPa（左右），即为0.875MPa（左右）。

◇ 外形及安装尺寸：
图1	图2	图3

◇ 选用和安装：
● 选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。 ● 控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。 ● 安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧螺母拧紧，以免电缆松动，并防止水和灰尘的渗入。 ● 对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除不利影响。 ● 通断电流不能大于额定值。 ● 安装（或拆卸）必须用扳手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。（如右图所示）管道接头旋入传感器内深度不可超过12mm。
	单刀双掷微动开关作用过程：接线端1-3：压力上升至上切换值时接通。接线端1-2：压力上升至上切换值时端开。

◇ 附件：

可供选用附件目录编号：0574767、0574773、0574772、SC5·470·505

外螺纹转换
接口G1/2-G1/4
订货目录编号：
0574767

压力冲击阻尼器
接口G1/4
订货目录编号：
0574773

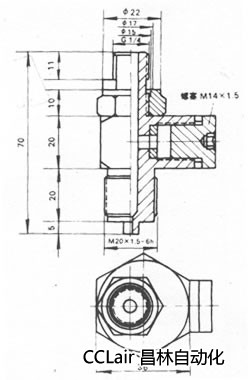

三通接头旋下螺塞
可接直径60压力表
订货目录编号： SC5·470·505
