GP37,GP37W,比例阀用电磁铁
2014-01-04 13:251037
信息概况
  • 价格：未填
  • 型号：GP37,GP37W,
  • 发货：3天内
发送询价

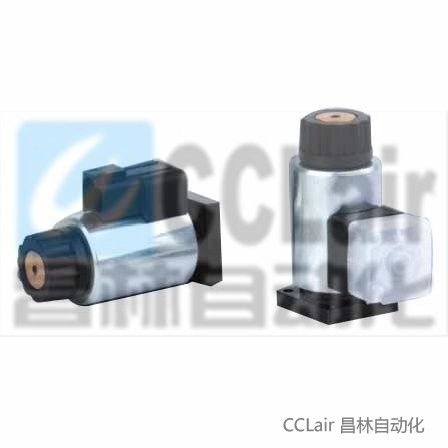

GP37,GP37W,比例阀用电磁铁

用途：
本系列电磁铁是一种机电转换元件，适用于直流12V或24V电液比例控制系统中，其输出力的大小与输入电流成正比。与电子比例控制器配套使用，可实现对相应的电液比例变量泵，直动式或先导式比例调速阀的多种液压原件的精确控制，由此组合的液压原件，常用于工程机械，塑料注射成形机，制砖机等多种机械设备中。

主要技术参数

型号\参数

线性行程(mm)

全行程(mm)

额定行程(mm)

额定吸力(N)

额定工作电流(A)

力-位移滞环(%)

力-电流滞环(%)

GP37

≥2

2.3

2

50

0.68

≤4

≤2

频率响应(HZ)

阶跃响应(ms)

常态电阻(20℃)

重复精度(%)

耐油压(MPa)

工作油温

外壳防护等级

≥25

≤2.5

22.5

≤1

21

-20～+70

IP65




使用注意事项:
●使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃；
●工作油温：-15℃ ~ +70℃；
●排气孔方向应通畅，尽量朝上放置；
●为进行稳定的控制，应排净电磁铁内的空气，使电磁铁腔内充满油；
●排气时，应缓慢松开电磁铁端部的排气螺钉，防止油液溅出；
●在初期调整或因电器故障使电磁铁没有输入电流时，可转动手动调节螺钉，临时设定阀的压力或流量，正常工作时必须将手动调节螺钉退至原位。

样本说明：
●如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。
●特性曲线仅供参考。
●对超出本样本要求应用场合的，请询问本厂。
●主要性能参数均为试验条件下获得。本公司保留修改参数的权利。
