通/失电制动器

DZS3-5,DZS3-8,DZS3-15,DZS3-30,DZS3-40,DZS3-80,DZS3-150,DZS3-200,DZS3-300,电磁失电制动器

2013-10-23 14:351467

信息概况

价格：未填
型号：DZS3-5,DZS3-8,DZS3-15,DZS3-30,DZS3-40,DZS3-80,DZS3-150,DZS3-200,DZS3-300,
发货：3天内

DZS3-5,DZS3-8,DZS3-15,DZS3-30,DZS3-40,DZS3-80,DZS3-150,DZS3-200,DZS3-300,电磁失电制动器
DZS3-200,DZS3-300,DZS3-450,DZS3-600,DZS3-850,DZS3-2000

1、YEJ电机用,制动器励磁线圈的额定直流电压为:DZS3-30及以下=DC99V DZS3-40及以上=DC171V并可根据用户要求设计特殊电压。

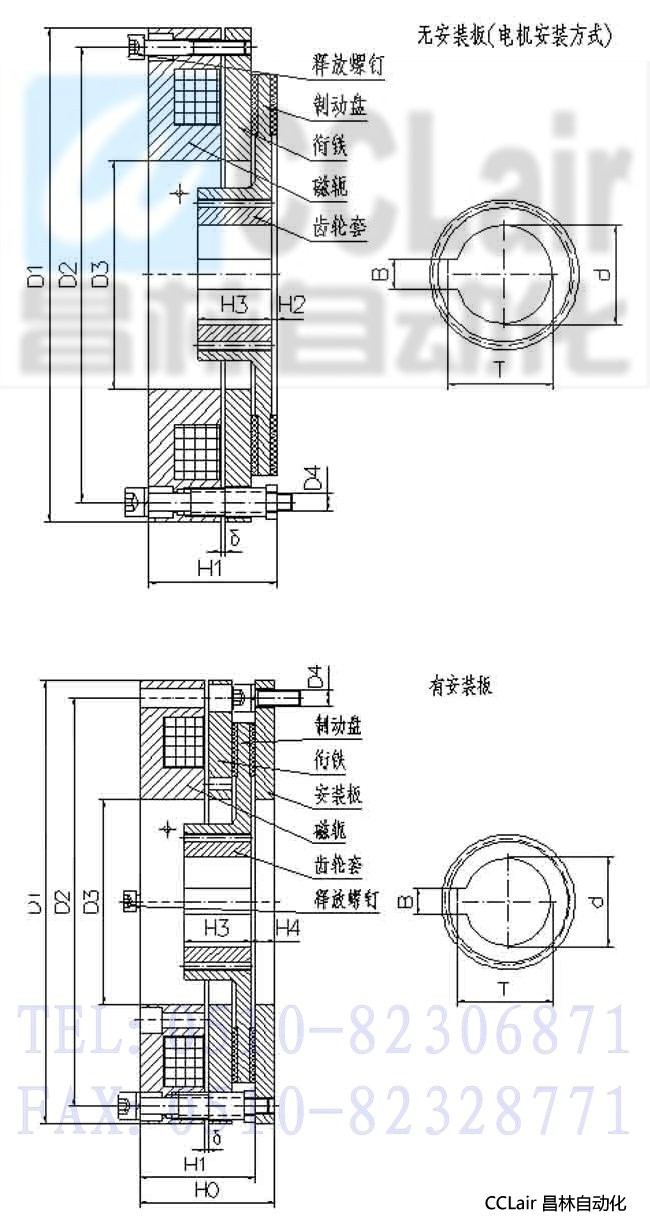

外型及安装尺寸
型号(NM)	电机机座号	d	B	T	D1	D2	D3	D4	L0	L1	L2	L3	L4	L5	H0	H1	H2	K	δ	α
DZS3-5	YEJ71	14.8	5	16.2	101	90	30	3-M5	42	37.5	7.5	20	25.3	2.5	120	67	20	110	0.3	12°
DZS3-8	YEJ80	19.8	6	22.6	118	105	40	3-M5	44.5	38.5	9	20	25.3	3	135	75	20	124	0.3	12°
DZS3-15	YEJ90	24.8	8	28.1	128	114	48	3-M6	63.5	55.5	11	25	31.9	3	141	81	20	137	0.4	10°
DZS3-30	YEJ100	29.5	8	32.8	147	133	57	3-M6	63.5	55.5	10.5	30	32.4	2.5	169	92	20	155	0.4	10°
DZS3-40	YEJ112	29.5	8	32.8	166	150	57	3-M8	64.5	56.5	10.5	30	35	2.5	189	102	25	172	0.5	8°
DZS3-80	YEJ132	39.5	12	42.8	187	170	69	3-M8	74.5	64.5	12.5	30	37	2.5	234	115	25	191	0.5	8°
DZS3-150	YEJ160	44.5	12	47.8	222	202	79	4-M10	79	67	14.5	35	39.6	2.5	345	135	25	224	0.6	8°

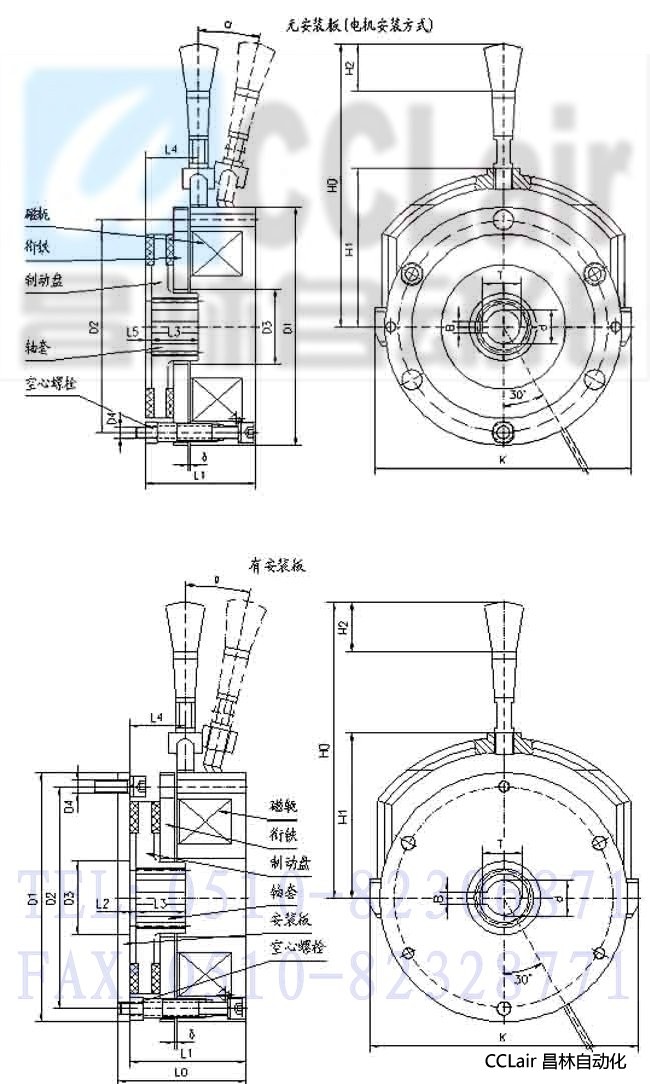

外形及安装尺寸

外型及安装尺寸

型号(NM)

电机机座号
d
B

T

D1

D2

D3

D4

H0

H1

H2

H3

H4

δ

DZS3-200

YEJ180
49
14

52.8

265

244

122

4-M10

108

96

4.5

40

16.5

0.6

DZS3-300

YEJ200
59
18

63.4

310

280

132

4-M12

122

110

3.5

50

15.5

0.8

DZS3-450

YEJ225
65
18

69.4

330

300

142

4-M12

128

114

3.5

56

17.5

0.8

DZS3-600

YEJ250
65
18

69.4

380

350

142

4-M16

149

133

4

56

18

0.8

DZS3-850

YEJ280
68
20

72.9

422

390

150

6-M16

150

134

4

62

18

1

DZS3-2000

YEJ315
80
22

85.4

580

550

240

6-M16

160

140

7.5

62

27.5

1.2
