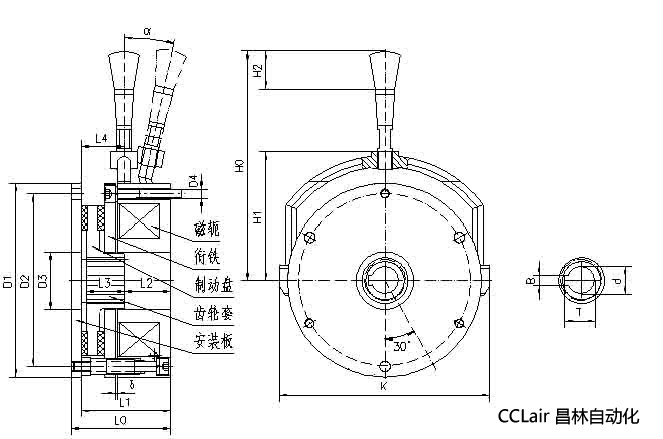

规格(NM)

电机机座号

d

B

T

D1

D2

D3

D4

L0

L1

L2

L3

L4

L5

H0

H1

H2

K

δ

α

DZS2-5

YEJ71

14.8

5

16.2

101

90

30

3-M5

42

37.5

14.3

20

25.3

2.5

120

67

20

109.5

0.3

12°

DZS2-8

YEJ80

19.8

6

22.6

118

105

40

3-M5

44.5

38.5

15.3

20

25.3

3

135

75

20

124

0.3

12°

DZS2-15

YEJ90

24.8

8

28.1

128

114

48

3-M6

63.5

55.5

27.4

25

31.9

3

141

81

20

137

0.4

10°

DZS2-30

YEJ100

29.5

8

32.8

147

133

57

3-M6

63.5

55.5

22.9

30

32.4

2.5

169

92

20

155

0.4

10°

DZS2-40

YEJ112

29.5

8

32.8

166

150

57

3-M8

64.5

56.5

24

30

35

2.5

189

102

25

172

0.5

8°

DZS2-80

YEJ132

39.5

12

42.8

187

170

69

3-M8

74.5

64.5

32

30

37

2.5

234

115

25

191

0.5

8°

DZS2-150

YEJ160

44.5

12

47.8

222

202

79

4-M10

79

67

28.9

35

39.6

2.5

345

135

25

224

0.6

8°

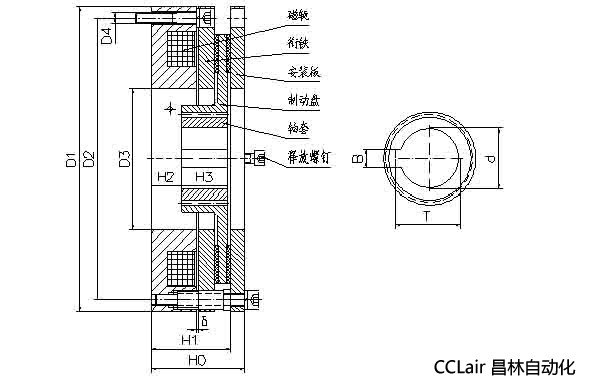

外型及安装尺寸

型号(NM)

d

B

T

D1

D2

D3

D4

H0

H1

H2

H3

δ

DZS2-200

49

14

52.8

265

244

122

4-M10

108

96

51.5

40

0.6

DZS2-300

59

18

63.4

310

280

132

4-M12

122

110

56.5

50

0.8

DZS2-450

65

18

69.4

330

300

142

4-M12

128

114

54.5

56

0.8

DZS23-600

65

18

69.4

380

350

142

4-M16

149

133

75

56

0.8

DZS2-850

68

20

72.9

422

390

150

6-M16

150

134

70

62

1

DZS2-2000

80

22

85.4

580

550

240

6-M16

160

140

72.5

62

1.2
