顺序阀
首页 > 了解产品 > 液压元件 液压阀 > 压力控制阀 > 顺序阀
XF3-10B,XF3-E10B,XF3-20B,XF3-E20B,AXF3-10B,AXF3-E10B,AXF3-20B,AXF3-E20B,顺序阀
2012-02-08 13:46771
信息概况
  • 价格：未填
  • 型号：XF3-10B,XF3-E10B,XF3-20B,XF3-E20B,AXF3-10B,AXF3-E10B,AXF3-20B,AXF3-E20B,
  • 发货：3天内
发送询价
XF3-10B,XF3-E10B,XF3-20B,XF3-E20B,AXF3-10B,AXF3-E10B,AXF3-20B,AXF3-E20B,顺序阀,生产厂家,价格

用途

顺序阀在液压系统中利用系统的压力来控制其他液压元件动作的先后顺序，当系统达到调定值时，顺序阀或开、或闭，以实现自动控制。
单向顺序阀由单向阀与顺序阀并联组成。
本系列顺序阀有内控与外控型，可根据需要加以选择。

型号说明   技术参数

型号 通径
mm		 压力等级 额定流量
L/min		 最大流量
L/min		 调压范围Mpa 重量
Kg
XF3-10B 10 63 63 100 0.5～6.3 2.95
AXF3-10B
XF3-E10B 16 0.5～16
AXF3-E10B
XF3-20B 20 6.3 120 200 0.5～6.3 4.5
AXF3-20B
XF3-E20B 16 0.5～16
AXF3-E20B

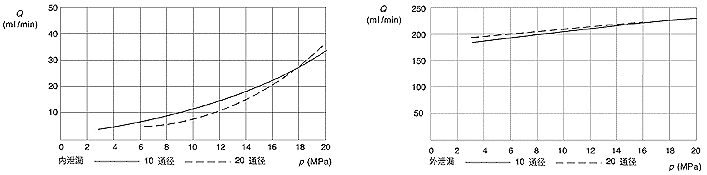

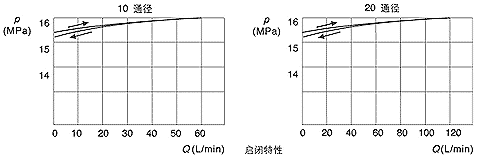

  特性曲线


  外形尺寸


　

 尺寸mm
通径 H h L A B C D E l G
10 100 69 ≤130 80 88 42.9 66.7 24.4 13 28
20 110 88 ≤130 92 100 60.3 79.4 21.4 14 32
 尺寸mm
通径 H h A B C D E l G
10 ≤169 69 80 88 42.9 66.7 24.4 18 28
20 ≤188 88 92 100 60.3 79.4 21.4 19 32
  连接底板
  通径10mm(GB8100-AG-06-2-A/ISO-5781-AG-06-2-A) 通径20mm(GB8100-AH-08-2-A/ISO-5781-AH-08-2-A)


  尺寸mm
A B X Y G F1 F2 F3 F4
X 7.1 35.7 21.4 21.4 31.8 0 42.9 42.9 0
Y 33.3 33.3 58.7 7.9 66.7 0 0 66.7 66.7
Φ 14.7
max		 14.7
max		 4.8
max		 4.8
max		 7.5 M10 M10 M10 M10
  尺寸mm
A B X Y G F1 F2 F3 F4
X 11.1 49.2 20.8 39.7 44.5 0 60.3 60.3 0
Y 39.7 39.7 73 6.4 79.4 0 0 79.4 79.4
Φ 23.4
max		 23.4
max		 6.3
max		 6.3
max		 7.5 M10 M10 M10 M10
  控制、泄漏四种状态说明

符号
状态 内控内泄 内控外泄 外控内泄 外控外泄
保留   a b a.b
去除 a.b b a
  注：带单向阀与不带单向阀的顺序阀相同，出厂时为外控外泄状态，其它状态用户可参照上图自行调整。
