YTF3-6B,YTF3-E6B,远程调压阀
2012-02-08 13:36767
信息概况
  • 价格：未填
  • 型号：YTF3-6B,YTF3-E6B,
  • 发货：3天内
发送询价
YTF3-6B,YTF3-E6B,远程调压阀,生产厂家,价格

产品简介
  　　我厂开发的GE系列液压阀是广州机床研究所按国家机械基础局“七五”科技攻关项目，经机电部机械产品司组织专家鉴定，确认各项技术指标先进、性能良好、结构紧凑，板式阀安装连接尺寸符合ISO国际标准及GB国家标准，可与国际上同类阀互换通用。
　　六十年代开发的中低压阀，由于压力偏低(6.3Mpa)，使用面窄，且安装连接尺寸不符合国际标准，对替代进口及主机国产化带来不便，故已被列为C级淘汰产品。GE系列液压阀额定压力16Mpa，最高压力20Mpa，使用面较宽，安装连接尺寸符合国际标准，完全可以替代原中低压阀，并为替代进口和主机国产化带来方便。
　　GE毓液阀具有较大的通流能力，因此在压力损失要求不高的情况下，可以选用小通径规格的GE阀替代原中低压阀，减小液压系统的体积和重量。例：6通径电磁换向阀，外形相当于原10L/min的中低压阀，其通流量却为25L/min，相当于原25L/min的中低压电磁换向阀的通流量，这样重量可减轻40%—50%。
　　GE系列液压阀包括压力、流量、方向控制三大类，全系列共计70个品种，近3000种规格，某些液压阀是根据液压系统发展的特殊需要而开发的，以满足广大用户的需要。目前GE系列阀已在机床、造纸、注塑等行业广泛应用，主机单位反应使用情况良好。

用户在选用GE系列阀时对安装底板的制造应满足下列要求。
板面粗糙度：Ra 6.3~1.25μm.。
板面平面度：在100mm间距上为0.01mm.
定位销孔：直径公差为H12，最小深度8mm。
相对于座标原点O沿X、Y应满足：
销孔：±0.1mm
螺钉孔：±0.1mm
油孔：±0.2mm
螺孔深：螺纹直径的两倍
  远程调压阀
  用途

此阀的P口与溢流阀的控制口X相接，则可对液压系统进行远程控制。小流量时可直接作调压阀用。

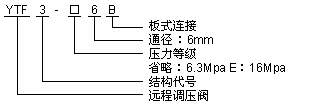

型号说明   技术参数

型号 额定流量
L/min		 调压范围
Mpa		 重量
Kg
YTF3-6B 2 0.5～6.3 0.9
YTF3-E6B 2 0.5～16 0.9

特性曲线   外形尺寸
