VA7010电动二通阀,生产厂家,价格
产品型号：VA7010
产品名称：电动二通阀
公称压力：0-1.6Mpa
壳体材质：锻造黄铜
产品规格：DN15-DN25
工作介质：冷水、热水
适用温度：≤94℃
产品价格：
产品用途：
产品特点：
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀.
2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、驱动器与阀体分离，可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。
VA7010电动二通阀的详细资料：

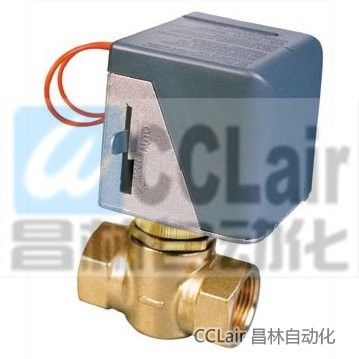

◆结构图片
◆ 结构、尺寸及安装示意图
|
尺寸(mm)
|
三通
|
三通
|
|
15
|
20
|
25
|
15
|
20
|
25
|
|
A
|
58
|
67
|
90
|
58
|
67
|
90
|
|
B
|
14.5
|
19
|
24
|
29
|
34
|
38
|
|
C
|
100
|
104.5
|
109.5
|
101
|
106
|
110
|
|
Kv值
|
2.8
|
4.0
|
5.5
|
2.8
|
4.0
|
5.5
|
|
最大允许压差
|
0.15
|
0.15
|
0.08
|
0.15
|
0.15
|
0.08
|
注：以上K值为最大压差时的数据。
◆ 安装调试
1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的有效性
◆ 维修和保养
1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中隔离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。
