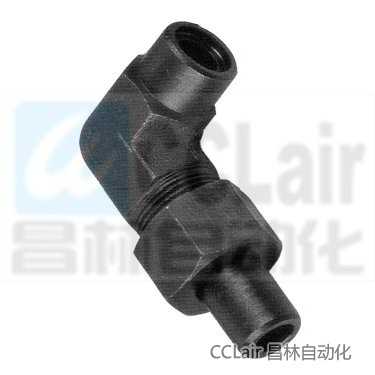

JB966-77, JB1883-77, JB970-77 ,JB971-77 ,JB972-77,焊接式管接头
2012-01-12 16:551581
信息概况
  • 价格：未填
  • 型号：JB966-77, JB1883-77, JB970-77 ,JB971-77 ,JB972-77,
  • 发货：3天内
发送询价
JB966-77, JB1883-77, JB970-77 ,JB971-77 ,JB972-77,焊接式管接头,生产厂家,价格

一、概述
        适用于以油为介质的管路系统用焊接式管接头。公称压力为31.5MPa，工作温度为-25～+80℃。
焊接式端直通管接头、焊接式端直通长管接头、焊接式直通管接头、焊接式直角管接头，焊接式四通管接头，焊接式隔壁直通管接头、焊接式隔壁直角管接头、焊接式分管管接头、焊接式铰接管接头的型式和尺寸按图1～图10 和表1的规定。



三、外形尺寸
管子直径Do
公称通径DN
d
d1
d2
d3
d4(H12/h12)
d5
D+0.6/+0.44
l
l1
l2
6
3
M10X1
7.5
10
6.5
7

12
8
14
32
10
6
M10X1
11
10
10.5
11
22
16
8
16.5
35
10
6
M14X1.5
11
14

12
16.5
35
14
8
M14X1.5
16
14
14.5
16
28
22
12
19
43
14
8
M18X1.5
16
19

12
21
43
18
10
M18X1.5
19
19
18.5
19
36
27
12
21
45
18
10
M22X1.5
19
24

14
21
45
22
15
M22X1.5
22
24
22.5
22
46
30
14
21
48
22
15
M27X2
22
28

16
21
48
28
20
M27X2
28
28
28.5
28
56
36
16
24
54
28
20
M33X2
28
34

16
24
54
34
25
M33X2
34
34
34.5
34
64
42
16
26
65
34
25
M42X2
34
44

18
26
65
42
32
M42X2
42
44
42.5
42
78
52
18
28
72
42
32
M48X2
42
50

20
28
72
50
40
M48X2
50
50
50.5
50
90
60
20
30
78

管子直径Do
公称通径DN
l3
l4
L
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
6
3
3

22
54
30
24
12
22
41
26
20

10
6
4
8
24.5
59.5
32.5
28.5
15
25.5
44.5
30.5
21.5
23
8.5
15
10
6

25.5
60.5

14
8
5
10
29
72
41
35
20
29
49
38
27
29
11
20
14
8

29
72

18
10
7
12
33
78
45
39
22
33
51
42
29

34
13
25
18
10

33
78

22
15
8
14
34
82
48
43
26
35
55
46
30
43
17
30
22
15

35
83

28
20
9
15
37
91
53
48
30
39
57
51
32
50
20
35
28
20

39
93

34
25
10
16
46
111
62
57
36
46
62
61
37
66
27
24
34
25

48
113

42
32
12
17
50
122
68
64
40
48
68
68
39
82
34
30
42
32

52
124

50
40
15
19
56
134
76
74
48
54
74
78
43
94
38
33

管子外径Do
公称通径DN
S
S1
S2
S3
S4
S5
S6
S7
O型圈JB/ZQ4224
垫圈
6
3
17
14
14
14
10
17
17

8X1.9
10
10
6
17
19
17
17
14
22
22
17
11X1.9
10
10
6
19
19
19

11X1.9
14
14
8
22
27
22
22
19
30
27
19
16X1.9
14
14
8
24
27
24

16X1.9
18
18
10
27
32
27
27
24
36
32
24
20X2.4
18
18
10
30
32
30

20X2.4
22
22
15
30
36
30
30
27
41
36
30
24X2.4
22
22
15
36
36

24X2.4
27
28
20
36
41
36
36
32
50
41
36
30X3.1
27
28
20
41
41
41

30X3.1
33
34
25
46
50
46
46
41
55
50
41
35X3.1
33
34
25
55
50
55

35X3.1
42
42
32
55
60
55
55
50
65
60
55
40X3.1
42
42
32
60
60
60

40X3.1
48
50
40
65
70
65
65
60
70
70
60
45X3.1
48

管子外径Do
公称通径DN
重量kg
JB966-77
JB1883-77
JB970-77
JB971-77
JB972-77
JB973-77
JB974-77
JB975-77
JB977-77
JN978-77
6
3
0.039
0.052
0.028
0.032
0.064
0.087
0.077
0.096
0.021

10
6
0.060
0.082
0.055
0.068
0.145
0.190
0.158
0.183
0.046
0.059
10
6
0.071
0.103

14
8
0.143
0.210
0.150
0.160
0.370
0.5
0.344
0.366
0.12
0.103
14
8
0.155
0.235

18
10
0.199
0.325
0.190
0.250
0.510
0.680
0.505
0.53
0.160
0.190
18
10
0.236
0.356

22
15
0.270
0.436
0.240
0.310
0.650
0.880
0.6
0.67
0.210
0.342
22
15
0.320
0.480

28
20
0.390
0.620
0.370
0.470
0.920
1.250
0.95
1.02
0.280
0.660
28
20
0.450
0.640

34
25
0.600
1.000
0.630
0.760
1.530
2.180
1.68
1.97
0.470
1.320
34
25
0.850
1.224

42
32
1.060
1.624
1.050
1.220
2.400
3.800
2.03
2.53
0.670
2.140
42
32
1.170
1.730

50
40
1.670
2.430
1.570
2.050
3.9
5.300
3.34
3.84
1.050
3.330

四、标记说明
　a、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通管接头：
管接头 18-M22 × 1.5 JB/966-77
b、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通长管接头：
管接头 18-M22×1.5 JB/1883-77
c、管子外径D0为28mm的焊接式端直通管接头：
管接头 28 JB970-77
d、管子外径D0为28mm的焊接式直角管接头：
管接头 28 JB971-77
e、管子外径D0为18mm的焊接式三通管接头：
管接头 18 JB972-77
f、管子外径D0为18mm的焊接式四通管接头：
管接头 18 JB973-77
g、管子外径D0为28mm的焊接式隔壁直通管接头：
管接头 28 JB974-77
h、管子外径D0为28mm的焊接式隔壁直通角管接头：
管接头 28 JB975-77
i、管子外径D0为28mm的焊接式分管管接头：
管接头 28 JB977-77
j、管子外径D0为28mm的A型焊接式铰管接头：
管接头 28A JB978-77
