| 一、使用条件 |
本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。
整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装特别方便；特别适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，特别当润滑油粘度高，油温低时更要引起重视。
整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器提高油温。 |
二、工作原理
与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器提高油温。
| 三、结构特点 |
| 亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。 |
四、技术参数
|
型号
|
过滤面积
m2
|
过滤精度
mm
|
电机功率
Kw
|
|
回油口DN1
mm
|
总图代号
|
|
XYZ-250GZ
|
0.84
|
0.08
|
7.5
|
65
|
125
|
NR X 2.01.1.00
|
|
XYZ-290GZ
|
11
|
150
|
NR X 2.01.2.00
|
|
XYZ-315GZ
|
11
|
80
|
NR X 2.01.3.00
|
|
XYZ-350GZ
|
1.31
|
0.12
|
11
|
NR X 2.01.4.00
|
|
XYZ-400GZ
|
11
|
NR X 2.01.5.00
|
|
型号
|
公称流量
L/min
|
供油压力
MPa
|
供油温度
℃
|
油箱容积
m3
|
加热功率
Kw
|
冷却面积
m2
|
冷水耗量
m3/h
|
|
XYZ-250GZ
|
250
|
≤0.4
|
40±3
|
3
|
24
|
12
|
22.5
|
|
XYZ-290GZ
|
290
|
3.2
|
16
|
26
|
|
XYZ-315GZ
|
315
|
3.5
|
20
|
28
|
|
XYZ-350GZ
|
350
|
4.2
|
24
|
21.6
|
|
XYZ-400GZ
|
400
|
4.5
|
24
|
36
|
五、外形尺寸

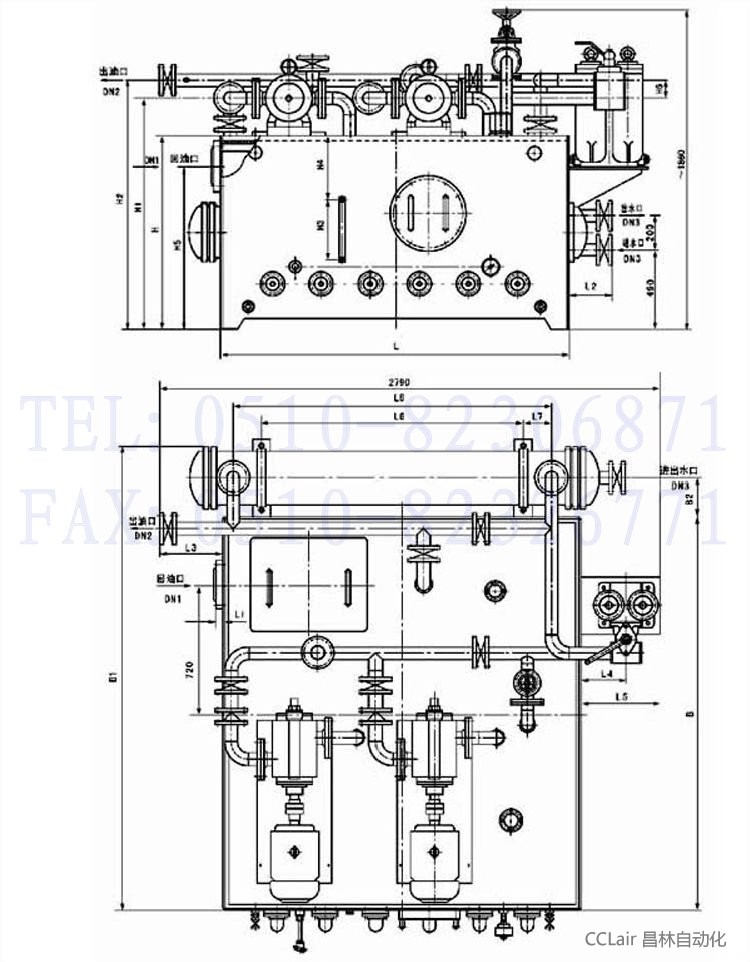

XYZ-GZ 型稀油站外形尺寸
|
型号
|
DN1
|
DN2
|
DN3
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
|
XYZ-250GZ
|
125
|
65
|
65
|
1900
|
2100
|
1020
|
24
|
272
|
450
|
220
|
440
|
|
XYZ-290GZ
|
150
|
65
|
65
|
1900
|
2200
|
1020
|
24
|
292
|
450
|
220
|
440
|
|
XYZ-315GZ
|
150
|
80
|
65
|
2000
|
2200
|
1120
|
24
|
292
|
350
|
220
|
440
|
|
XYZ-350GZ
|
150
|
80
|
80
|
2100
|
2200
|
1120
|
24
|
397
|
250
|
220
|
440
|
|
XYZ-400GZ
|
150
|
80
|
80
|
2100
|
2200
|
1120
|
24
|
397
|
250
|
220
|
440
|
|
型号
|
L6
|
L7
|
L8
|
B1
|
B2
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
|
XYZ-250GZ
|
660
|
152
|
960
|
2535
|
218
|
1260
|
1365
|
350
|
230
|
840
|
105
|
|
XYZ-290GZ
|
1065
|
152
|
1365
|
2635
|
218
|
1260
|
1365
|
350
|
230
|
840
|
105
|
|
XYZ-315GZ
|
1475
|
152
|
1775
|
2635
|
218
|
1360
|
1465
|
450
|
230
|
940
|
105
|
|
XYZ-350GZ
|
1835
|
147
|
2175
|
2735
|
218
|
1260
|
1465
|
450
|
230
|
940
|
105
|
|
XYZ-400GZ
|
1835
|
147
|
2175
|
2735
|
218
|
1360
|
1465
|
450
|
230
|
940
|
105
|
| 六、原理图 |
|
|
|
图1-3-2 XYZ-GZ 型稀油站原理图
|
| 七、仪表盘 |
| 和XYZ-6G～125G型稀油站的仪表盘（板）相同 |
|
序 号
|
标牌文字
|
|
1
|
出口油温
|
|
2
|
1#泵工作
|
|
3
|
2#泵工作
|
|
4
|
加热器工作
|
|
5
|
主机运行
|
|
6
|
可驱动主机
|
|
7
|
压力过低
|
|
8
|
供油口温高
|
|
9
|
油 位 低
|
|
10
|
压差过高
|
|
11
|
主机油温高
|
|
12
|
低压泵起动
|
|
13
|
低压泵停止
|
|
14
|
加热器起停
|
|
15
|
试 响
|
|
16
|
消除警报
|
|
17
|
1#为主*单独*2#为主
|
|
18
|
中控/机旁
|
|
19
|
油箱油温
|
|

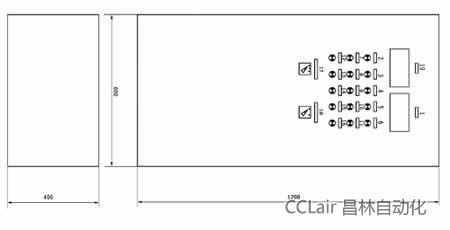

图1-3-3 XYZ-GZ型稀油站电控外形图 |
