轴向柱塞泵

1.25YCY14,2.5YCY14,5YCY14,10YCY14,25YCY14,32YCY14,40YGY14,63YGY14,80YGY14,100YGY14,轴向柱塞泵

2015-04-21 14:241591

信息概况

价格：未填
型号：1.25YCY14,2.5YCY14,5YCY14,10YCY14,25YCY14,32YCY14,40YGY14,63YGY14,80YGY14,100YGY14,轴向柱塞泵
发货：3天内

1.25YCY14,2.5YCY14,5YCY14,10YCY14,25YCY14,32YCY14,40YGY14,63YGY14,80YGY14,100YGY14,轴向柱塞泵
1.25YCY14-1B,2.5YCY14-1B,5YCY14-1B,10YCY14-1B,13YCY14-1B,16YCY14-1B,25YCY14-1B,32YCY14-1B,
40YCY14-1B,63YCY14-1B,80YCY14-1B,CCLAIR,100YCY14-1B,160YCY14-1B,250YCY14-1B,400YCY14-1B,
1.25YGY14-1B,2.5YGY14-1B,5YGY14-1B,10YGY14-1B,13YGY14-1B,16YGY14-1B,25YGY14-1B,32YGY14-1B,
40YGY14-1B,63YGY14-1B,80YGY14-1B,100YGY14-1B,160YGY14-1B,250YGY14-1B,400YGY14-1B,

一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。

同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机

械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

二、型号说明

示例：63SCY14-1B
表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
（即1000r/min时公称流量为63L/min）
三、油泵系列规格（见表1.表2）
表1　CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数

公称排量		1.25	2.5	5	10	2.5		63	160	250
额定压力（MPa）		31.5
理论（空载）排量（ml/r）		1.74	3.49	5.5	10.9	26.9		67.8	175.6	253.8
1000r/min的公称流量（l/min）		1.25	2.5	5	10	25	40	63	160	250
公称转速（r/min）		1500	1500	1500	1500	1500		1500	1000	1000
最高转速（r/min）
最大理论扭矩（Nm）		8.7	17.5	27.4	54.6	134.9		339.9	880.3	1272.4
1000r/min的最大理论功率（KW）		0.9	1.8	2.9	5.7	14.1	20.7	35.6	92.2	133.2
变量形式	CCY14-1B				0	0		0	0	0
	DCY14-1B				√	√	√	√	√	√
	YCY14-1B				√	√		√	√	√
	SCY14-1B				√	√	√	√	√	√
	MCY14-1B	√	√	√	√	√		√	√	√
	PCY14-1B				√	√	√	√	√	√
	LCY14-1B				0	0		0	0	0
	ZCY14-1B				0	0	0	0	0	0
	MYCY14-1B				√	√		√	√	√
	BCY14-1B				√	√	√	√	√	√

※注：经技术洽谈后订货，有“0”者表示油流可以换向，有√者表示油流不可换向，空白者表示无该品种。

表2　GY14-1B（GM14-1B）轴向柱塞泵（马达）系列参数

公称排量		16	32	80	400
额定压力（MPa）		25
理论（空载）排量（ml/r）		17.0	34.1	87.6	365.5
1000r/min的公称流量（l/min）		16	32	80	400
公称转速（r/min）		1500	1500	1500	1000
最高转速（r/min）		特定
最大理论扭矩（Nm）		67.6	135.5	348.2	1452.7
1000r/min的最大理论功率（KW）		7.4	14.8	37	169.2
变量形式	CGY14-1B	0	0	0	0
	YGY14-1B	√	√	√	√
	DGY14-1B	√	√	√	√
	SGY14-1B	√	√	√	√
	MGY14-1B	√	√	√	√
	PGY14-1B	√	√	√	√
	LGY14-1B	√	√	√	√
	ZGY14-1B	0	0	0	0
	BGY14-1B	√	√	√	√
	MYGY14-1B	√	√	√	√

※注：本产品属CY系列派生系列

结构原理简述
该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。
下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：
例如：已知某一机器的工艺特性要求泵的最大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1的总效率
ηPmax—泵在Pmax的总效率
在本系列泵中，可取ηP1/ηPmax≈1
原动机的功率选择可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。）

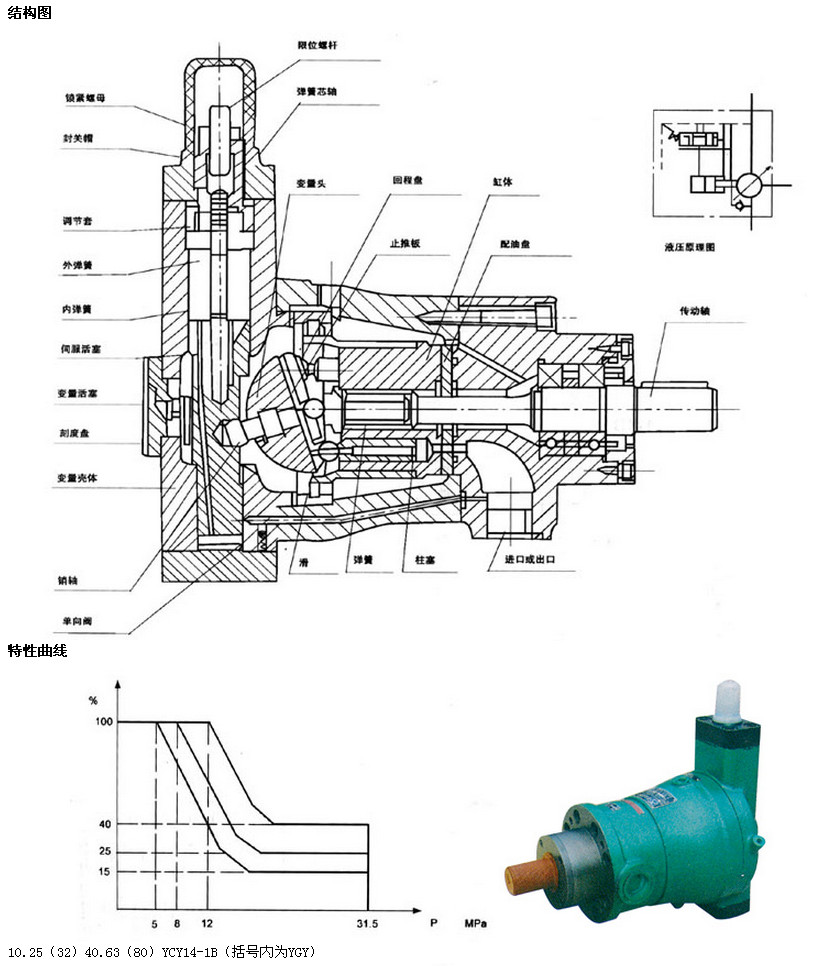

结构图

推荐管道尺寸（不可逆泵用）
型号	进口	出口	回油口
10YCY14-1B	22×16	18×13	10×8
25（32）YCY14-1B	34×24	28×20	10×8
40YCY14-1B	42×30	34×24	12×10
63（80）YCY14-1B	50×38	42×30	12×10
160YCY14-1B	63×46	50×38	18×15
250YCY14-1B	75×55	63×46	18×15
400YGY14-1B	90×66	75×55	22×18

型号	B	b	b0 （N9）	b1	b2	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10YCY14-1B	172	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5
25（32）YCY14-1B	198	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
40YCY14-1B	210	180	10	66	100		135	100	164	182	32	M39×2		M18×1.5
63（80）YCY14-1B	258	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5
160YCY14-1B	329	340	16	100	120	90	198	150	240	300	55	50	64	M22×1.5
250（400）YCY14-1B	385	420	18	100	140	110	230	180	280	360	60	55	76	M22×1.5

型号	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10YCY14-1B	288	71	100		295	40	30	4	41	86	109	194	258	28	M10×25深
25.32YCY14-1B	351	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40YCY14-1B	373	87	120		362	49	45	4	54	104	136	236	317	35	M10×25深
63YCY14-1B	400	108	140		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160YCY14-1B	448	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250（400）YCY14-1B	576	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
