轴向柱塞泵
首页 > 了解产品 > 油泵 齿轮泵 组合泵 > 柱塞泵及泵组 > 轴向柱塞泵
1.25MCY14,2.5MCY14,5MCY14,10MCY14,25MCY14,32MCY14,40MGY14,63MGY14,80MGY14,100MGY14,轴向柱塞泵
2015-04-21 14:291752
信息概况
  • 价格：未填
  • 型号：1.25MCY14,2.5MCY14,5MCY14,10MCY14,25MCY14,32MCY14,40MGY14,63MGY14,80MGY14,100MGY14,轴向柱塞泵
  • 发货：3天内
发送询价
1.25MCY14,2.5MCY14,5MCY14,10MCY14,25MCY14,32MCY14,40MGY14,63MGY14,80MGY14,100MGY14,轴向柱塞泵
1.25MCY14-1B,2.5MCY14-1B,5MCY14-1B,10MCY14-1B,13MCY14-1B,16MCY14-1B,25MCY14-1B,32MCY14-1B,
40MCY14-1B,63MCY14-1B,80MCY14-1B,100MCY14-1B,160MCY14-1B,250MCY14-1B,400MCY14-1B,
1.25MGY14-1B,2.5MGY14-1B,5MGY14-1B,CCLAIR,10MGY14-1B,13MGY14-1B,16MGY14-1B,25MGY14-1B,32MGY14-1B,
40MGY14-1B,63MGY14-1B,80MGY14-1B,100MGY14-1B,160MGY14-1B,250MGY14-1B,400MGY14-1B,
一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

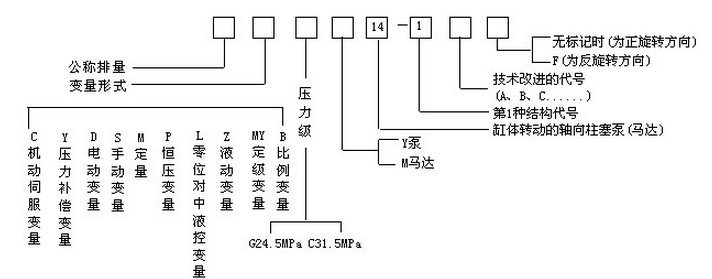

二、型号说明

示例：63SCY14-1B
表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
（即1000r/min时公称流量为63L/min）
三、油泵系列规格（见表1.表2）
表1　CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数

公称排量
1.25
2.5
5
10
2.5

63
160
250
额定压力（MPa）
31.5
理论（空载）排量（ml/r）
1.74
3.49
5.5
10.9
26.9

67.8
175.6
253.8
1000r/min的公称流量（l/min）
1.25
2.5
5
10
25
40
63
160
250
公称转速（r/min）
1500
1500
1500
1500
1500

1500
1000
1000
最高转速（r/min）

最大理论扭矩（Nm）
8.7
17.5
27.4
54.6
134.9

339.9
880.3
1272.4
1000r/min的最大理论功率（KW）
0.9
1.8
2.9
5.7
14.1
20.7
35.6
92.2
133.2
变量
形式
CCY14-1B

0
0

0
0
0
DCY14-1B

√
√
√
√
√
√
YCY14-1B

√
√

√
√
√
SCY14-1B

√
√
√
√
√
√
MCY14-1B
√
√
√
√
√

√
√
√
PCY14-1B

√
√
√
√
√
√
LCY14-1B

0
0

0
0
0
ZCY14-1B

0
0
0
0
0
0
MYCY14-1B

√
√

√
√
√
BCY14-1B

√
√
√
√
√
√
※注：经技术洽谈后订货，有“0”者表示油流可以换向，有√者表示油流不可换向，空白者表示无该品种。
表2　GY14-1B（GM14-1B）轴向柱塞泵（马达）系列参数
公称排量
16
32
80
400
额定压力（MPa）
25
理论（空载）排量（ml/r）
17.0
34.1
87.6
365.5
1000r/min的公称流量（l/min）
16
32
80
400
公称转速（r/min）
1500
1500
1500
1000
最高转速（r/min）
特定
最大理论扭矩（Nm）
67.6
135.5
348.2
1452.7
1000r/min的最大理论功率（KW）
7.4
14.8
37
169.2
变量
形式
CGY14-1B
0
0
0
0
YGY14-1B
√
√
√
√
DGY14-1B
√
√
√
√
SGY14-1B
√
√
√
√
MGY14-1B
√
√
√
√
PGY14-1B
√
√
√
√
LGY14-1B
√
√
√
√
ZGY14-1B
0
0
0
0
BGY14-1B
√
√
√
√
MYGY14-1B
√
√
√
√
※注：本产品属CY系列派生系列

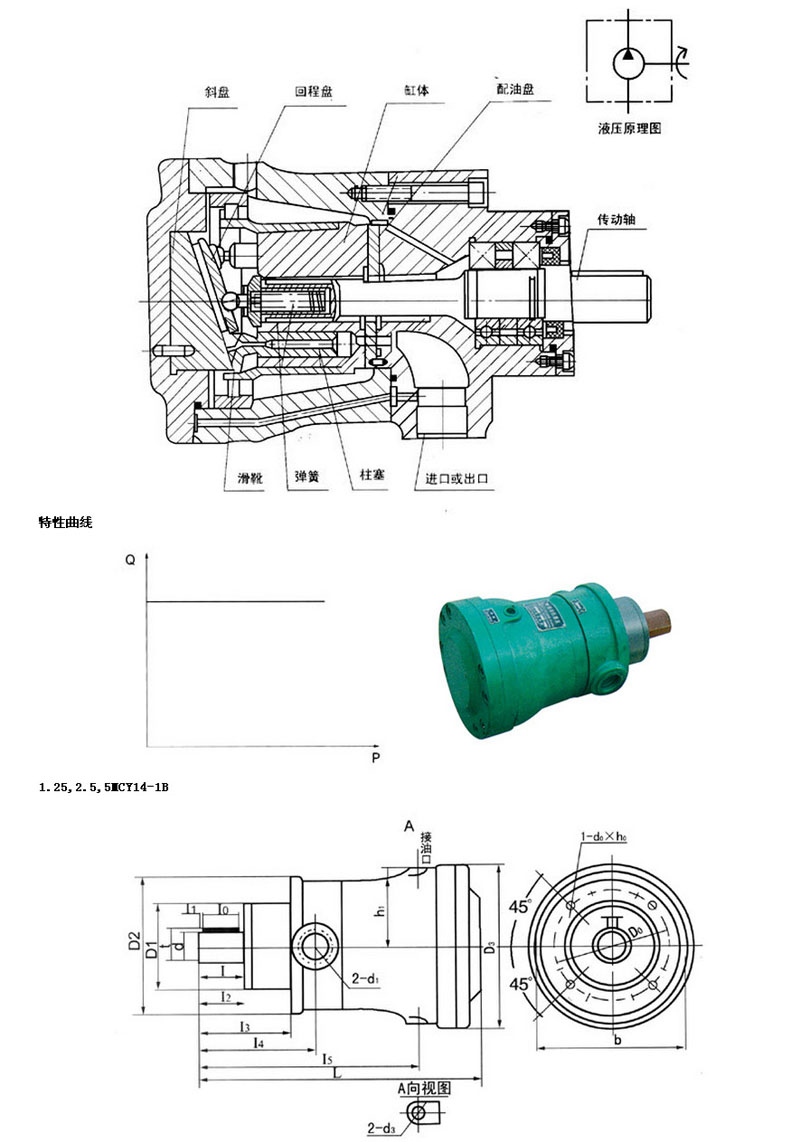

MCY型轴向柱塞泵

结构原理简述
MCY型轴向柱塞泵，其原理较为简单，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴，定心弹簧通过内套钢球、回程盘，将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时，柱塞同时作往复运动，完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上，起初始密封作用。滑靴和配油盘均采用了油压静力平衡，不但减少了泵的磨损，而且使泵具有很高压的容积效率和机械效率。
结构图

推荐管道尺寸
推荐管道尺寸
规格
进出口油管
回油口
1.25，2.5MCY14-1B
18×13
10×8
5MCY14-1B
22×16
14×12

型号
b
b0
（N0）
D0
D1
（f9）
D2
D3
b0
（N0）
d
（h6）
d1
d2
d3
1.25，2.5MCY14-1B
85
5
80
52
94
98
14
14
M18×1.5
M10×1
44
5MCY14-1B
95
6
90
60
97
102
20
20
M22×1.5
M14×1.5
48
型号
L
I
I0
I1
I2
I3
I4
I4
I5
t
d0×h0
1.25，2.5MCY14-1B
175
25
20
3
26
63
79
79
123
16
M8×14深
5MCY14-1B
196.5
32
28
3
34
73
90
90
142.5
22.5
M8×20深

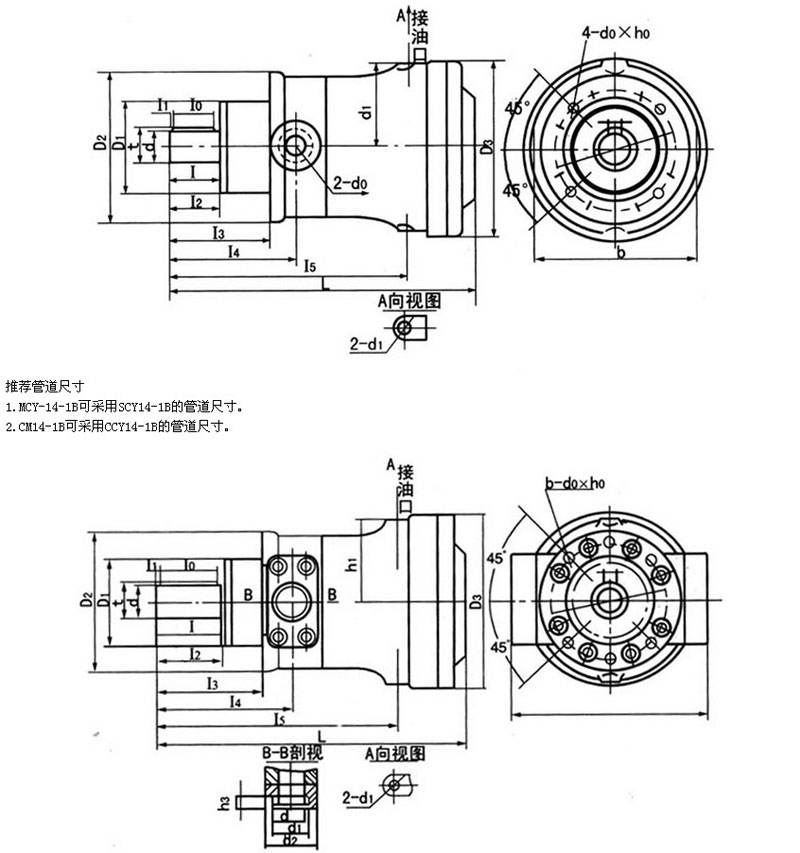

10.25.（32）.40.63.（80） MCY14-1B（括号内为MGY）

型号
b
b0
（N0）
b3
D0
D1
（f9）
D2
D3
d
（h6）
d1
d2
d3
h1
10MCY14-1B
142
8

100
75
125
150
25
M22×1.5

M14×1.5
71
25.（32）MCY14-1B
172
8

125
100
150
170
30
M33×2

M14×1.5
83
40MCY14-1B
180
10

135
100
164
182
32
M39×2

M18×1.5
87
63.（80）MCY14-1B
200
12

155
120
190
225
40
M43×2

M18×1.5
108
160MCY14-1B
340
16
90
198
150
240
300
55
50
64
M22×1.5
141
250.（400）MCY14-1B
420
18
110
230
180
280
360
60
55
76
M22×1.5
170
型号
h3
L
I
I0
I1
I2
I3
I4
I5
t
d0×h0
10MCY14-1B

253
40
30
4
41
86
109
194
28
M10×25深
25.（32）MCY14-1B

308
52
45
4
54
104
134
246
32.5
M10×25深
40MCY14-1B

311
49
45
4
54
104
136
236
35
M10×25深
63.（80）MCY14-1B

385
60
50
4
62
122
157
300
42.8
M10×25深
160MCY14-1B
25
525
106
100
4
110
180
230
411
59
M16×25深
250MCY14-1B
25
622
110
100
5
112
212
272
492
63.9
M20×25深
400MCY14-1B
28
632
110
100
5
112
212
277
502
63.9
M20×35
