| WAW |
2000 |
— |
02 |
D |
| 系列号 |
壳体尺寸 |
|
螺纹接口 |
排水方式 |
| |
1000 |
|
M5：M5 |
空白：手动排水 |
| |
2000 |
|
02:1/4" |
A:差压排水 |
| |
3000 |
|
03:3/8" |
D:自动排水 |
| |
4000 |
|
04:1/2" |
|
| |
5000 |
|
06:3/4" |
|
| |
|
|
10:1" |
|
一、图形符号：
二、技术参数：
| 保证耐压力 |
1.5MPa |
| 最高使用压力 |
1.0MPa |
| 环境及流体温度 |
5～60°C |
| 过滤精度 |
25um |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
WAW2000(无) WAW3000～4000(有) |
| 调压范围 |
WAW2000～4000:0.05MPa～0.85MPa |
| 阀型 |
带溢流型 |
*1、还有调压范围：0.02～0.2MPa。
*2、还有5、50um可供选择
|
型号
|
规格
|
配件
|
放水器功能
|
自动排水型号
|
|
|
|
压力表口径（G）
|
|
托架
|
压力表
|
|
WAW2000-01
|
550
|
1/8"
|
1/8"
|
0.36
|
B220
|
G36－10－01
|
手动排水
|
－－
|
|
WAW2000-02
|
1/4"
|
－－
|
|
WAW3000-02
|
2000
|
1/4"
|
1/8"
|
0.56
|
B320
|
a.停气排水
|
－－
|
|
WAW3000-03
|
3/8"
|
－－
|
|
WAW4000-03
|
4000
|
3/8"
|
1/4"
|
1.15
|
B420
|
G46－10－02
|
WAW4000-03D
|
|
WAW4000-04
|
1/2"
|
WAW4000-04D
|
|
WAW4000-06
|
4500
|
3/4"
|
1/4"
|
1.21
|
B420
|
b.手动排水
|
WAW4000-06D
|
|
WAW5000-06
|
5500
|
3/4"
|
1/4"
|
1.70
|
B420
|
WAW5000-06D
|
|
WAW5000-10
|
1"
|
WAW5000-10D
|

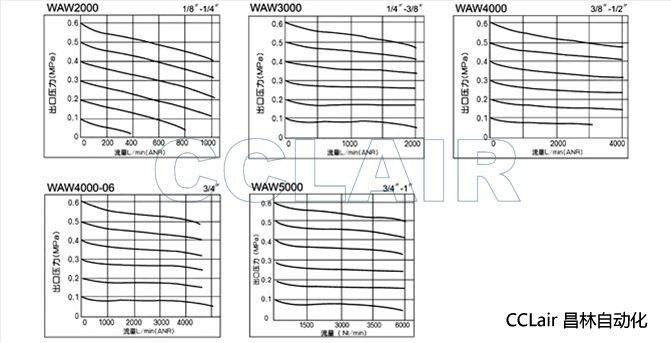

流量特征曲线 （进口压力P1＝0.7MPa)

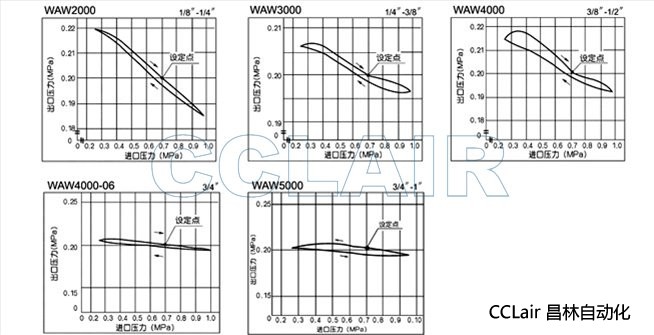

压力特征曲线 （进口压力P1＝0.7MPa 出口压力P2＝0.2MPa 流量Q＝20NW/min(ANR))

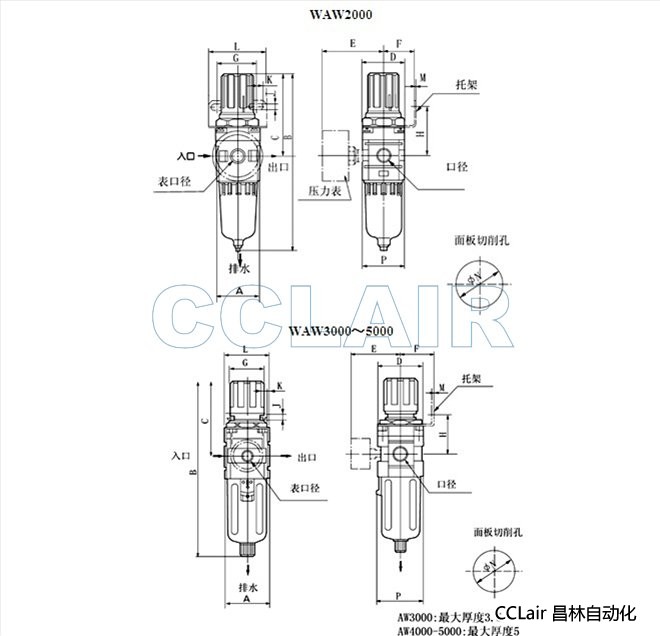

三、外形及安装尺寸：
|
型号
|
口径G
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
M
|
N
|
P
|
|
WAW2000
|
1/8"～1/4"
|
40
|
164.5
|
78
|
40
|
56.8
|
30
|
34
|
43.5
|
5.4
|
15.4
|
55
|
2.3
|
33.5
|
40
|
| WAW3000 |
1/4"～3/8"
|
53
|
211
|
92.5
|
53
|
60.8
|
39
|
40
|
46
|
6.5
|
8
|
53
|
2.3
|
42.5
|
56
|
| WAW4000 |
3/8"～1/2" |
70
|
262
|
112
|
70
|
70.5
|
49.2
|
54
|
53.5
|
8.5
|
10.5
|
70
|
2.3
|
52.5
|
73
|
| WAW4000－06 |
1/2"～3/4" |
75
|
267
|
114
|
70
|
70.5
|
49.2
|
54
|
55.5
|
8.5
|
10.5
|
70
|
2.3
|
52.5
|
73
|
| WAW5000 |
3/4"～1" |
90
|
338
|
116
|
90
|
75.5
|
49.2
|
54
|
62
|
8.5
|
10.5
|
70
|
2.3
|
52.5
|
90
|
