本元件主要用来控制油流的方向。这种阀由于以较小的电磁阀控制较大的液流方向，故广泛应用于大流量的液压系统中。结构方案分为弹簧偏置、弹簧对中、压力对中型。采用板式安装。安装面符合欧洲CETOPRP35H尺寸10连接面。
　　
      本阀引自（美）威格士公司。最大压力21MPa，最大流量950L/min，其特点如下：

     *体积小、压力高、通流能力大。
     *使用湿式电磁铁，有交/直流两种，对于交流电磁铁适用于两种频率50Hz和60Hz，在不影响系统工作的情况下，易于更换电磁铁。
     *在与节流或行程控制部件联用时，滑阀运动会获得相当平稳的快速响应特性。

      先导控制分外控外泄、内控内泄、内控外泄、外控内泄等形式，方便用户选择。

弹簧对中阀
      DG5S4-10※C-M-51
      第二个电磁铁断电时，作用在滑阀端的复位弹簧就使主滑阀和先导滑阀回复到中位。滑阀要保持一端位置，须使一个电磁铁持续通电并保持先导压力。

      DG5S4-10※B-M-51
这是使用弹簧对中，且只有一个换向位置的二位阀。它的工作原理和DG5S4-10※C-M-51一样，不过只有一个电磁铁。

压力对中阀
       DG5S4-10※D-M-51
       压力对中方案通过较大的力提供更可靠的对中。当两电磁铁断电时，先导压力同时加到主滑阀两端使主阀对中。若要保持在一定端位置，一个电磁铁必须连续通电。当先导压力失灵或低于所需之最小值，则主滑阀将对中（处于弹簧对中的流量下）。倘用户不需要可拆除弹簧。

弹簧偏置阀
       DG5S4-10※A-M-51
控制弹簧仅作用在先导滑阀的一端，另一端装有电磁铁。当电磁铁断电时，先导滑阀偏于一端位置，有效的先导油源移动主滑阀到一端位置，电磁铁通电时，先导油源移动主滑阀到另一端。为使主阀停留在这个位置上，电磁铁必须保持通电且有效先导油源。
泄油
外泄式适用于所有型式，内泄式大部分适用，仅压力对中型除外。当中开式滑阀（0、4、8和9型）与内控内泄式阀结合时，使用开启压力0.35MPa的单向阀（‘R’型），以维持先导压力。

行程调节
这个特性由滑阀行程的可调限位装置来控制主滑阀和阀体通道的最大开度。用这种方法，可以控制响应时间和任意流量下通过阀的压降。行程调节器可装于主级阀的任何一端或两端。
快速响应特性
如果不用先导节流调节装置，可以减小主调响应时间，但会在系统中产生冲击。增加先导节流调节装置则能获得理想状态。
先导节流调节
先导节流对主阀先导腔的油提供了一个出口节流控制系统，控制流至主导腔的油液。这使主级滑阀的运动速度得以控制。从而减小了瞬时冲击。为获得最佳效果，最好是用恒定的减压先导压力。
　　压力口装单向阀（除压力对中外的所有型号）
　　关于先导压力：使用开启压力0.35MPa('R')型的单向阀。关于其他用途：开启压力0.035MPa('K'型)的单向阀，除了防止内泄外还可防止倒流。

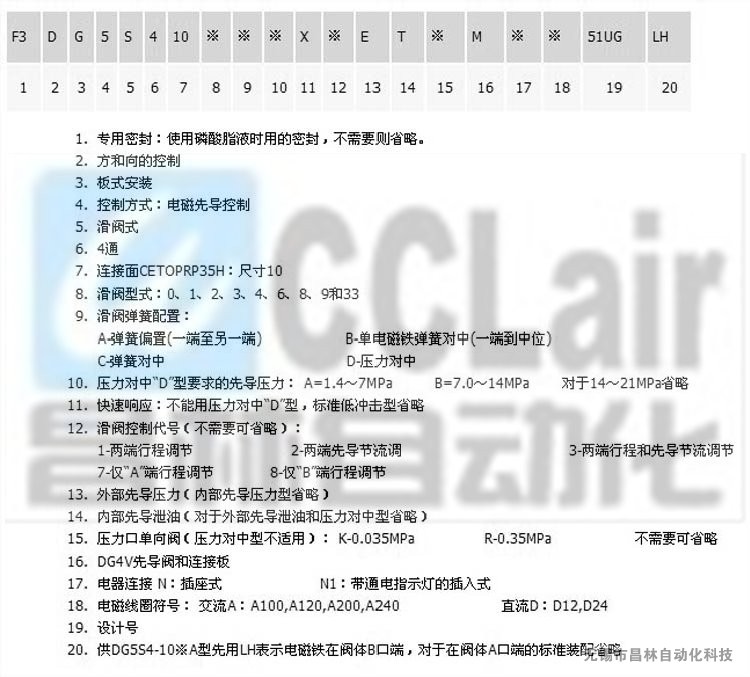

型号说明：

机能符号：
