UQK-71-2 UQK-71-4 UQK-71-10 UQK-71-50 UQK-71-100D ， 液位显示控制仪，生产厂家，价格

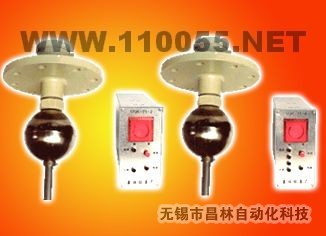

一、 用途 本控制仪由显示表和传感器二部分组成。能 广泛使用于炼油，化工，造纸，食品及污水处理 等行业。对开口，密闭容器或地下池糟的介质液 位在仪表控制内进行显示，报警和控制，被检测 的介质为水，油，酸碱，工业污水等导电及非导 电液体。控制仪对强腐 性介质有极好的抗腐 性 能 。能克服液体的泡沫所造成的假液体位影响。   二、工作原理与结构 UQK-71-2系列液位显示控制仪，由一次仪表（传感器）和二次仪表显示表组成。传感器主要由磁性浮球和检测管组成。磁性浮球随液位变化，通过磁力传动使检测管内的干簧动作，产生不同的 阻值输入到控制室内显示表，控制仪对所测的液位呈色带状的直观显示。显示表上装有控制点的设 定钮，可以任意将液位的控制范围预先进行设定，当液位到达设定值时，显示表内继电器吸合，由 继电器触点通或断，发出声光报警（灯光报警）及控制电动泵或执行机构进行供液，放液。   三、主要技术参数 1、传感器 传感器材质 介质压力（Mpa） 温度℃ 测量范围H(mm) 1Cr18NiTi(G) （GX） 2.5,1.6,0.6,0.25 -40～150 0～12米 F46(F) 2.5,1.6,0.6,0.25 -40～150 0～12米任意选用 P.V.C（S） 0.6,0.25 -40～150 0～6米任意选用         介质密度：≤0.45g/cm3 介质粘度：≤1st[(1/10000)m2/S] 联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型为DN40) 其它法兰如GJ、GB、 ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6 2、显示表   功能 2点显示 4点显示 10点显示 50点显示 100D 报警 声光 声光 灯光 灯光 灯光 控制 ／ ／ 任意 任意 任意             电源及触点容量：220VAC　0.5A 消耗功率：6W 显示颜色：液位量和绿色，控制器报警红色 电气接口：内螺纹M20 x 1.5 外形尺寸：
