FWH-03, FWH-04 ,FWH-06, FWH-10,电液换向阀/液控换向阀
2011-12-14 09:46438
信息概况
  • 价格：未填
  • 型号：FWH-03, FWH-04 ,FWH-06, FWH-10,
  • 发货：3天内
发送询价
FWH-03, FWH-04 ,FWH-06, FWH-10,电液换向阀/液控换向阀 ,生产厂家，价格
FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀
FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀
FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀
ItemNo: FWH/FH型电液换向阀/液控换向阀

    FWH型电液换向阀是电磁阀作为先导控制的滑阀式换向阀，用于控制液流的通断和流动方向。FH型液控阀用压力油推动换向，实现液流的通断和流动方向的改变，其原理结构与FWH电液阀基本相同。
技术参数
规 格
03
04
06
 10
最大允许工作压力MPa
 A.B.P口
31.5
T口
 外泄
25
内泄
直流电16 交流电10
Y口 外泄
直流电16 交流电10
最小控制压力MPa
 三位弹簧对中
1.0
1.2
10.5
1.25
1.3
三位液压对中
-
1.2
-
1.8
二位弹簧复位
1.0
1.2
1.1
1.4
1.3
  介质 二位液压复位
0.7
1.2
0.8
1.8
  最大控制压力MPa
25
25
21
21
  流量l/min
80
160
25
400
重量Kg      单电磁铁
6.4
8.3
11.5
17.6
双电磁铁
6.8
8.6
11.9
19
先导节流调
节器DLA-03
0.8
0.8
0.8
0.8
减压阀
0.5
0.5
0.5
0.5
FH阀
4
8
17
17.6
电气参数 电压类别
直流
交流
电压V
12，24
110，220/50Hz
消耗功率W
35
-
吸合功率W
-
65

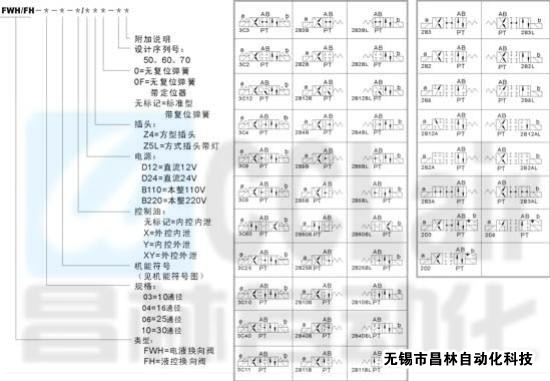

型号说明 model instruction                                          机能符号 code symbol

FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀

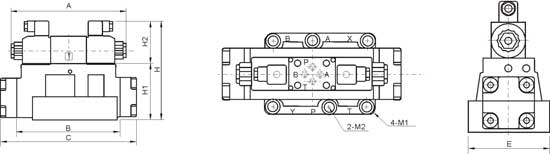

外形及安装尺寸 mounting size
FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀
FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀

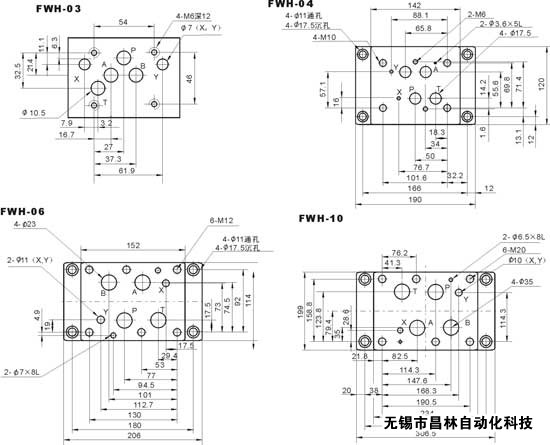

底板尺寸 plate size

FWH-03 FWH-04 FWH-06 FWH-10 电液换向阀/液控换向阀
