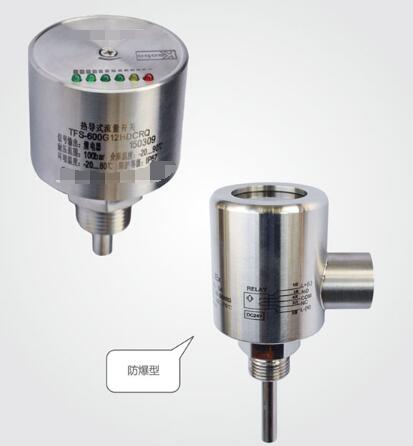

TFS-600型，热导式流量开关

原理结构 / The Principle Structure

TFS-600系列热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻，当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢、锈垢等污垢附着,抗污能力更强,工作更稳定。

特点 / Characteristic

独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar,指示灯直接显示流量 ,可选继电器、模似量输出或模似开关量一体化输出。

TFS-600系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便, 一种型号适用于多种管径要求，提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小断流监测或防止泵的空转。被广泛应用于石油化工、电力冶金、钢厂、造纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。

技术参数 / Technical Data

设定范围： 1...300cm/s(水)

3...300cm/s(油)

20...2000cm/s(空气)

信号输出： PNP、NPN、继电器、模拟量(4...20mA)

常开+常闭(SPDT)

供电： 24V±20%DC

接通电源： 最大400mA(PNP或NPN型)

最大1A@48VAC/DC(继电器型)

空载电流： 最大80mA

流量指示： LED排(6个)

设定方式： 电位计设定

耐压范围： 100bar

介质温度变化： ≤4℃/s

响应时间： 1...13s，典型值2s

初始化时间： 约8s

电气保护： 反向/短路/过载保护

防护等级： IP67

介质温度： -20...100℃

环境温度： -20...80℃

储存温度： -20...100℃

接线方式： M12接插件

材质： 不锈钢

外壳： 不锈钢

重复精度： ±2%
