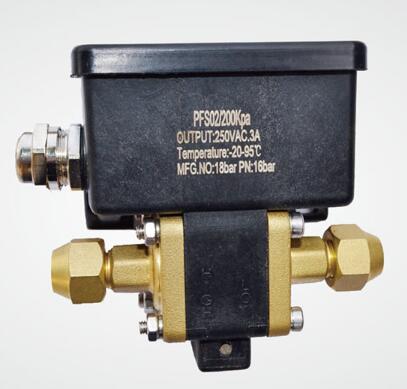

PFS02，PFS0230AA，PFS0270AA，PFS02100AA，PFS02200AA，压差式流量控制器

PFS02300AA，PFS02400AA，PFS0330AA，PFS0370AA，PFS03100AA，PFS03200AA，

PFS02型可调压差开关式为少量使用且对压差值有不同的要求时的应用场合而开发的，通常应用在工程中检测水过滤器、泵、热交换器、冷水机组及盘管等的压差，当系统中的水流量(压差)上升或下降到设定值时，输出一个警报或切断功能的警报提供给自控系统，它也可以用作指示泵或过滤器的状态。

可调设定点的压差开关可以根据客户的要求由工厂直接标定，并在产品标签上打印定值，用户在现场不需再作调整。OEM客户可以根据设备要求的压差值通过专业仪表进行标定，KAOBO公司可以提供相关的技术服务。

可调设定点的压差开关在HVAC应用中与固定设定点压差开关具有同样的性能，它们均是靶式流量开关的替代品。可调设定点压差开关可广泛应用在中大型冷水机组蒸发器和冷凝器的水流保护、泵状态反馈以及压差旁通控制。

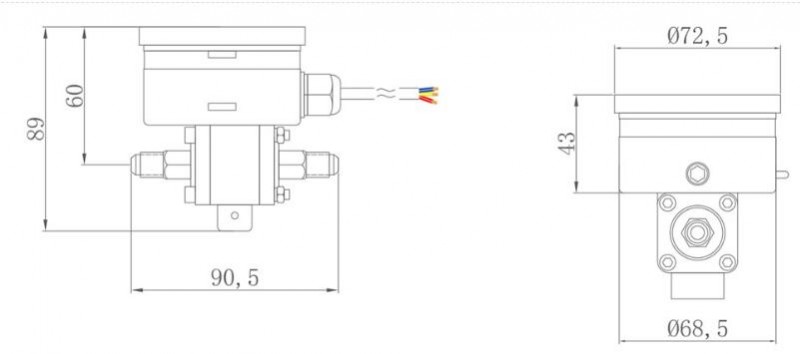

尺寸图 / Dimensions/(mm)

压差式流量控制原理

对于水流量的测量，可通过测量阀门、孔板等两端的压降，再通过查阀门和孔板的压降和流量曲线即可得到准确的流量，通过压降的方法得到流量目前已广泛用在HVAC的水侧系统及流量测量仪表。压差式水流量开关是一种精确的流量控制方式，它在HVAC系统中的应用主要是根据HVAC设备的阻力和流量的曲线进行控制的，我们知道HVAC设备的换热器(套管式、壳管式、管板式和常用的板式换热器)、水过滤器、水泵及阀门等装置都有阻力与流量的性能曲线，只要检测压差开关两端的进出水压差，并与该装置的预先设定值进行比较，就可以准确控制流量。它作为流量控制开关具有流量控制准确、对系统不再额外增加阻力、又对水管管径没有要求以及无水流扰动干扰等特性，可取代任何形式的靶式流量开关作为HVAC水系统的流量控制，相对于靶式流量开关它可以避免水泵气蚀引起的假流量(实际流速很大，但水中混有空气而实际流量并不大)，因而可广泛应用在使用钎焊板式换热器、套管式换热器和壳管式换热器的大中小型风冷或水冷冷水机组中作水流量控制并兼有部分防冻保护的功能。

可调式压差开关技术参数

外壳防护等级： IP54

保护温度： -29~82℃

使用环境温度： -20~71℃

使用介质温度： -20~93℃

工作介质： 油、水和空气(其它介质请说明)

P1回差： 3~7kPaD

P1压差设定值： 5~100kPa

高低压侧连接口： 14" SAE,G1/4"

最大电流： 3A

输出形式： 1组或2组SPDT干触电输出

(常开或常闭可选)

最大允许静压： 10/16/20bar可选

最大允许压差： 10/16/20bar可选

设定点重复性偏差： ±1%

连接口： 1/4"　SAE(7/16"　-20UNF),G1/4"

压差范围： 6-30,6-70,6-100,20-200,30-300kPa

电气性能： 3A;250VAC
