VKS08M(VKS08M),VKS10M(VKS10M),VKS15M(VKS15M),VKS20M(VKS20M),VKS磁力流量开关

VKS25M(VKS25M),VKS32M(VKS32M),VKS40M(VKS40M),VKS50M(VKS50M),

VKS15M-KU(VKS15MKU),VKS20M-KU(VKS20MKU),VKS25M-KU(VKS25MKU),

VKS32M-KU(VKS32MKU),VKS40M-KU(VKS40MKU),VKS50M-KU(VKS50MKU),

VHS05M-MS(VHS05MMS),VHS05MK(VHS05MK),VHS06M-MS(VHS06MMS),

VHS06MK(VHS06MK),VHS01M-MS(VHS01MMS),VHS01MK(VHS01MK),

VHS05M-VA(VHS05MVA),VHS06M-VA(VHS06MVA),VHS01M-VA(VHS01MVA),

VKS05M(VKS05M),VKS06M(VKS06M),VHS08M-MS(VHS08MMS),

VHS08MK(VHS08MK),VHS10M-MS(VHS10MMS),VHS10M-ME(VHS10MME),

VHS10MK(VHS10MK),VHS15M-MS(VHS15MMS),VHS15M-ME(VHS15MME),

VHS15MK(VHS15MK),VHS20M-MS(VHS20MMS),VHS20M-ME(VHS20MME),

VHS20MK(VHS20MK),VHS25M-MS(VHS25MMS),VHS25M-ME(VHS25MME),

VHS25MK(VHS25MK),VHS32M-MS(VHS32MMS),VHS32M-ME(VHS32MME),

VHS32MK(VHS32MK),VHS40M-MS(VHS40MMS),VHS40M-ME(VHS40MME),

VHS40MK(VHS40MK),VHS50M-MS(VHS50MMS),VHS50MK(VHS50MK),

VHS08M-VA(VHS08MVA),VHS10M-VA(VHS10MVA),VHS15M-VA(VHS15MVA),

VHS20M-VA(VHS20MVA),VHS25M-VA(VHS25MVA),VHS32M-VA(VHS32MVA),

VHS40M-VA(VHS40MVA),VHS50M-VA(VHS50MVA),

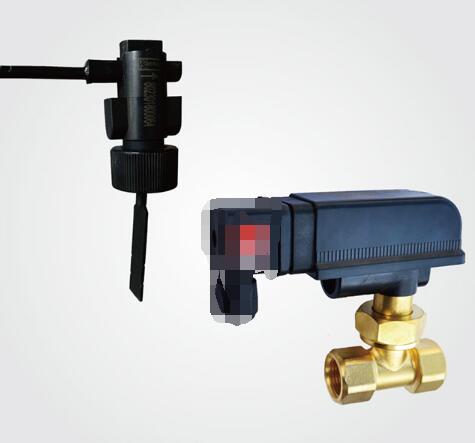

产品介绍 / Product Presentation

1、确保有最小流量。比如：冷却水或防止机器干转的润滑油。

2、当流量开始时，进行某一项技术操作。

原理结构 / The Principle Structure

流量开关包含一个叶片系统(1)，在它的另一端连着一个永久磁铁(2)。在这个磁铁的上边是一个簧片接触器(3)，这一部分置于液流的外部。另外还有一个磁铁(4)，它的磁极与前一个磁铁同向，产生一定的力将开关复位到物流量的位置。

当液流冲向叶片时，叶片摆动，改变了磁铁(2)与簧片接触器(3)的相对位置，激发了接触器。一旦液流被中断，叶片回到起始位置，有一次激发接触器。两磁铁的相互排斥提供了磁铁复位所需的力。改用磁力米替代一般的弹簧片，这样的流量开关更加稳定耐久，并且对压力的峰值不在敏感。

优点 / Merits

1、开关点可调

2、低压力降

3、及时响应

4、重复开发更多次

5、最高压力250bar(可选)

6、开和关取决于流量，而与温度或压力无关

簧片接触器作为感应元件是由两个磁片构成，放置于充满惰性气体的玻璃管中。这种方法几乎可以完全消除接点燃烧产生的损耗。这一结构使流量开关达到100000000次开关的使用寿命。簧片接触器作为感应元件是由两个磁片构成，放置于充满惰性气体的玻璃管中。这种方法几乎可以完全消除接点燃烧产生的损耗。这一结构使流量开关达到100000000次开关的使用寿命。

1.有流量是簧片关闭

2.流量被中断时簧片打开

这些设置客户可根据自己的要求改变。客户也可以在流量范围内调整开关点设置。

1.特殊设定点。

2.插头内带LED，显示流量情况。

3.高开关性能的簧片接触器。

4.工作压力到250bar。

流量开关：黄铜

不锈钢316Ti

塑料NORYL PRO GFN3

黄铜，塑料(叶片系统)

关接头：黄铜

不锈钢

铜焊接接头

PVC粘合接头

技术参数 / Technical Date

过程连接 内(外)螺纹G1/4...G2

调节范围 1.5...100L/min

最大流量 30-400L/min

重复性误差 ±3%

环境温度 80℃

防护等级 IP65

材质 不锈钢、黄铜、塑料

最大电压 230VAC、2424VDC

最大容量 48W、26W

最大电流 1A

最大工作压力 VHS 25bar

VHS 10bar

最高介质温度 VHS 120℃

VHS 90℃
