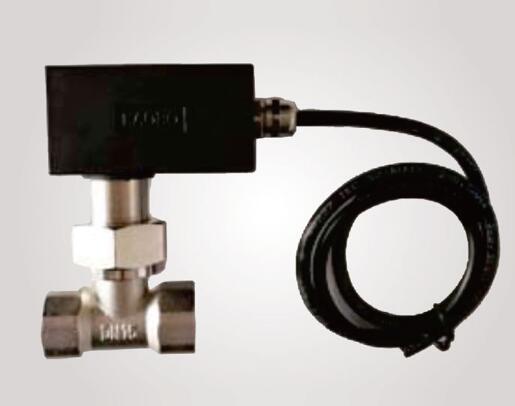

WKS15-D30BT,WKS15-015，WKS15-025，挡板流量开关

原理结构 / The Principle Structure

管道式安装，机械式流量开关。内置干簧开关。

特点 / Features

极小的压力损失，良好的重复性，抗污能力强，通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。带三通螺纹连接。液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调。

技术参数 / Technical Date

设定范围 详见下表　

重复性 ±2.5%总量程

接线方式 端子接线（M12接插件/直接附线可选）

输出 干簧开关常开（24VDC/250VDC,100mA）

耐压 60bar(铝)/100bar(不绣钢)

平均压力损失 0.01bar(流量最大时)

环境温度 -25…80℃

介质温度 0…110℃

接口螺纹 内螺纹G1/2〃，G1〃

　 （G1-1/2〃、G2〃可定制）

防护等级 IP65

材料 过程连接：不绣钢/阳极氧化铝

　 连接杆：不绣钢

　 挡板：不绣钢

　 密封：NBR

　 外壳：ABS
