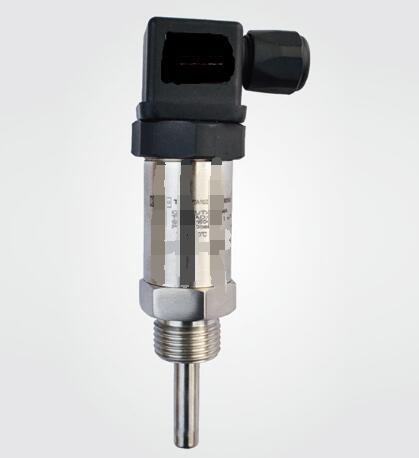

TA10,一体式温度变送器

原理结构 / The Principle Structure

TA10包含一个PT100探头，PT100阻值会随温度变化而变化，TAIO内部电路将其值转化成线性模拟量输出。

特点 / Characteristic

安装简单，多种量程可选，多种规格探头可选，全不锈钢外壳，结构紧凑坚固。并可选配现场仪表和柜装式控制表。

应用 / Application

气液两用性，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。

技术参数

设定范围： -50...0℃，-50...0℃；0...50℃；0...80℃

0...100℃；0...120℃；0...150℃；0...200℃，

线性度： ＜0.1%

准确度： ±02K+02%满量程

信号输出： 4...20mA;0...10V:开关量输出

分辨率： 0.1K

耐压： Φ6型　探头40bar

　 Φ8型　探头100bar

温度影响： 0.1K/10K

响应时间： t50，23秒/190,54秒

工作电压： 12...30VDC

空载电流： 4...20mA型：信号电流

0...10V型：8mA

模拟负载电阻： 4...20mA型：500Ω

0...10V型：5KΩ

电气保护： 反极，过载保护

传感器： PT100

环境温度： -25...80℃

防护等级： IP65

外壳材料： 不锈钢

触液部分材料： 不锈钢 1.4571

电气连接： 端子接线
