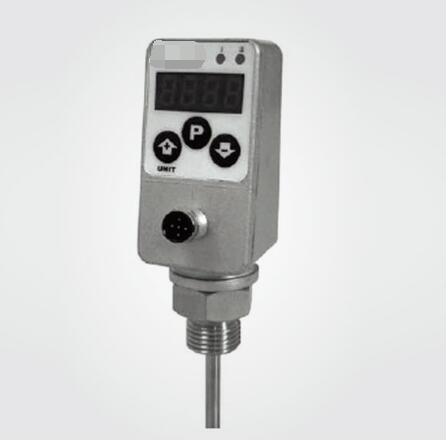

TE80-T2A6H100,TE80A-TP2S,TE80A-TP2A,TE80A-TP3A,TE80-2A,TE80-2S,TE80-S,TE80-A,带显示型温度传感器

原理结构 / The Principle Structure

TE80包含一个PT100探头，数显LED表显示实时温度，并可显示设定菜单。可同时输出模拟量和开关量，所有参数可通过菜单设定。

特点 / Characteristic

4位数字显示温度值，菜单项等：可通过菜单设定PNP，NPN，常开，常闭，模拟量线性修正，开关动作点，迟滞，响应时间，开关动作延时，迟滞功能及窗口功能等。多种规格探头可选，可记忆并存储最大最小温度值，可选择以℃或下为单位进行显示，性能长期稳定。可选2路开关量输出，1路开关量+1路模拟量输出，1路模拟量输出，全金属外壳。

应用 / Application

气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。

技术参数

测量范围： -50...200℃，其它范围可定制

设定范围： 动作点(SP)：2%...100%满量程

　 复位点(rP)：0%...98%满量程

　 设定递增/减值：0.1℃每布

准确度： 开关度：±0.5℃

　 模拟量：±0.5℃

　 显示：1/2位

分辨率： 开关点：0.5℃

　 模拟量：0.5℃

　 显示：0.1℃

耐压： Φ6型探头300 bar

　 Φ8型探头300 bar

温度影响： 0.1K/10K

响应时间： 50毫秒/次

工作电压： 12...30Vdc

电压降： ＜2V

空载电流： ＜30mA

开关负载电流： 300mA

模拟负载电阻： 4...20mA型：500Ω@24Vdc

电气保护： 反极，过载保护

显示： 思维红色LED数字显示

传感器： PT100

环境温度： -25...80℃

防护等级： IP67

外壳材料： 锌合金

触液部分材料 不锈钢1.4571及1.4542

电气连接： M12×1插接件
