FS-IR12，光电式液位传感器
2022-09-26 14:30401
信息概况
  • 价格：未填
  • 品牌：CCLair/昌林
  • 光电式液位传感器：FS-IR12，
  • 发货：3天内
发送询价

FS-IR12，光电式液位传感器

应用 / Application

加湿机、热水器、饮水机

水泵、浴缸、洁具、医疗设备

蒸汽类等其他需要液位控制的电器，设备等。

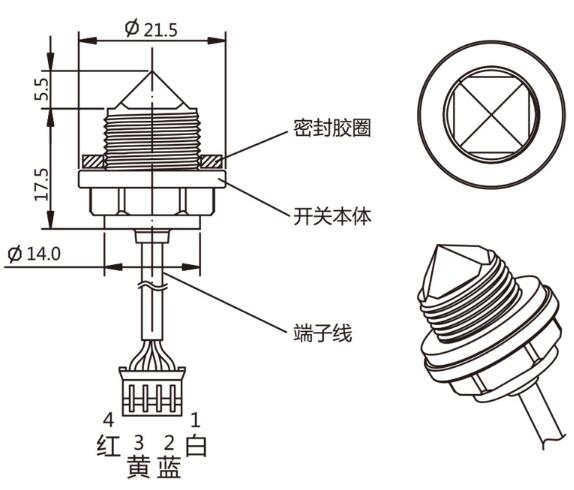

备注：1.所有尺寸单位均为mm

2.未说明尺寸公差为±0.20mm

典型安装方式示例 / Examples of typical installation

下置安装尺寸示例 / Under installed sample size

备注：1.所有尺寸单位均为：mm

　　　2.未说明尺寸公差为±0.20mm

　　　3.照此图剩水位将被控制在2.8±0.5mm内

使用及检测 / Use and testing

将液位传感器按上述方式之一安装，再将其按如下电路连接，信号端将输出与水位状况一致的电压信号，此信号作为液位高度控制信号接入MCU(单片机)A/D(模数转换)接口，当液位超过临界液位而淹没传感器本体时，此时信号输出为低电压，当液位低于临界液位而显露传感器本体时，此时信号输出为高电压，具体参数如下表所示。
