拉绳位移传感器/拉线位移传感器是由光电采集部分（增量编码器、优良值编码器、角位移传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面氧化处理，坚硬耐磨；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；收线为原装进口不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线弹簧机构采用进口不锈钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选位移传感器。

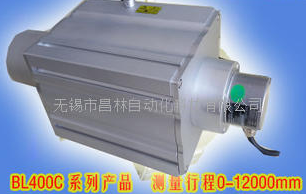

此款属于大型拉线（绳）位移传感器，用来记录测量长度0-12000mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固耐用特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统
类别 | 主要技术参数 |
信号输出型式 | 数字量输出 P G | 模拟量输出 V/MA/R G |
输出特性 | TL方波 | 电压（V）：0-5v、0-10v、1-5v |
并行输出、串行输出、ssi接口、总线， profibus、CanOpen | 电流（MA）：4-20mA、0-20mA |
RS485 | 电阻（R）：0-5kΩ、0-10KΩ、其他 |
供电电压 | DC5V、DC5-24V | DC12V、DC24V |
测量行程 | 0-12000mm | 0-12000mm |
*大往复速度 | 1000 | 1000 |
分辨力 | 0.06、0.075、0.15、0.3等其他 | 本质无穷小 |
线径规格 | Φ1.0 | Φ1.0 |
线性精度 | 0.05%FS | 0.1%FS |
拉线材料 | 不锈钢 | 不锈钢 |
工作拉力 | 约15N | 约15N |
工作温度 | -25℃～+85℃ | -25℃～+85℃ |
存储温度 | -35℃～+95℃ | -35℃～+95℃ |
重量 | 2000g | 2000g |
使用寿命 | >1×106 次 | >1×106 次 |
防护等级 | IP54(标准)或定制 | IP54(标准)或定制 |
订货须知 | 以上参数如有不解请咨询我公司技术人员 |
BL400C-P | 测量范围 | 分辨力 | 输出特性 | 供电电压 | 增量型 |
BL400C-V/MA/R | 测量范围 | 本质无穷小 | 输出特性 | 供电电压 | 混合型 |
BL400C-G | 测量范围 | 分辨力 | 输出特性 | 供电电压 | 优良值型 |
