真空吸盘
首页 > 了解产品 > 空压 真空元件 > 真空元件 > 真空吸盘
ZPR2-4-A5,ZPR2-4-A6,ZPR2-4-B4,ZPR2-4-B5,ZPR2-6-A5,ZPR2-6-A6,ZPR系列不带缓冲真空吸盘
2019-03-18 12:551255
信息概况
  • 价格：未填
  • 型号：ZPR2-4-A5,ZPR2-4-A6,ZPR2-4-B4,ZPR2-4-B5,ZPR2-6-A5,ZPR2-6-A6,ZPR2-6-B4,ZPR2-6-B5,ZPR4-4-A5,ZPR4-4-A6,
  • 发货：3天内
发送询价

型号及含义：

ZPR02UN-04-A5

(1)(2)(3)(4)（5）


(1)吸盘直径

2
φ2mm
16φ16mm
4φ4mm
20φ20mm
6φ6mm
25φ25mm
8φ8mm
32φ32mm
10φ10mm
40φ40mm
13φ13mm
50φ50mm


(2) 吸盘类型
(2) 吸盘材料*
U平形N丁腈橡胶
C平形带肋S硅橡胶
B风琴形
U聚氨脂橡胶


F氟化橡胶


 (4)真空口连接（见下表(1)）
 (5)安装连接方式（见下表(1)）


(表1)

连接记号软管/外螺纹φ2~φ8φ10~φ16φ20~φ32φ40~φ50
真空口连接快换接头4φ4软管●    ●●-
--6φ6软管●    ●    ●●
--8φ8软管--●●
安装连接方式外螺纹A5M5x0.8●●
-
--A6M6x1●●●●
--A8M8x1--●●
-內螺纹B4M4x0.7●---
--B5M5x0.8●●●-
--B6M6x1-●●●
--B8M8x1.25-●●●



接管方式快换接头
真空口方向水平方向
安装连接方式内螺纹、外螺纹

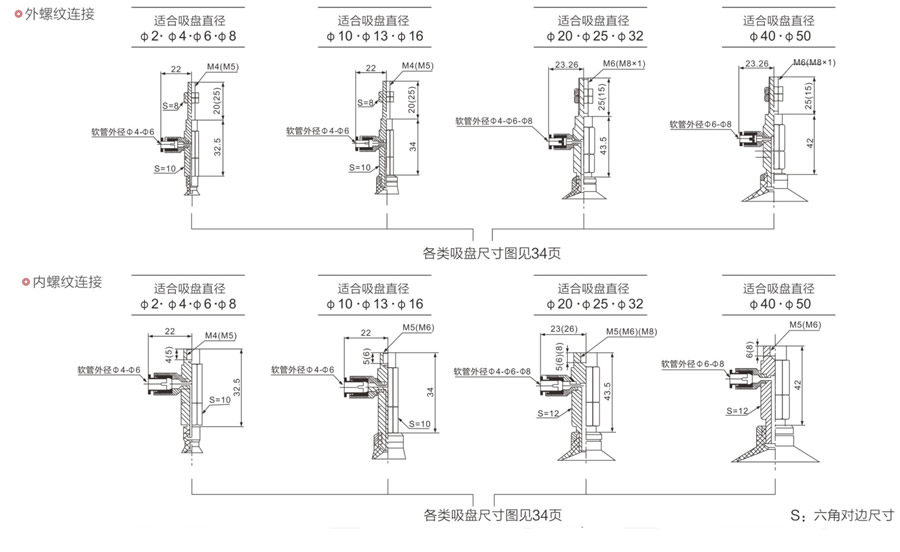

产品外形尺寸：
