ZPR2-J-6-4-A8,ZPR2-J-6-6-A8,ZPR2-J-10-4-A8,ZPR2-J-10-6-A8,ZPR系列带缓冲真空吸盘

2019-03-18 12:531187

信息概况

价格：未填
型号：ZPR2-J-6-4-A8,ZPR2-J-6-6-A8,ZPR2-J-10-4-A8,ZPR2-J-10-6-A8,ZPR2-J-15-4-A8,ZPR2-J-15-6-A8,ZPR2-J-25-4-
发货：3天内

型号及含义：

ZPR	02	U	N	J	口	04	-A8
	(1)	(2)	(3)	(4)	（5）	（6）	（7）

(1)吸盘直径

2	φ2mm	16	φ16mm
4	φ4mm	20	φ20mm
6	φ6mm	25	φ25mm
8	φ8mm	32	φ32mm
10	φ10mm	40	φ40mm
13	φ13mm	50	φ50mm

(2) 吸盘类型			(3) 吸盘材料*
U	平形		N	丁腈橡胶
C	平形带肋		S	硅橡胶
B	风琴形		U	聚氨脂橡胶
			F	氟化橡胶

(6)真空口连接（见下表(1)
(7)安装连接方式（见下表(1)）

连接		记号	软管/外螺纹	φ2~φ8	φ10~φ16	φ20~φ32	φ40~φ50
真空口连接	快换接头	4	φ4软管	●	●	●	-
-	-	6	φ6软管	●	●	●	●
-	-	8	φ8软管	-	-	●	●
安装连接方式	外螺纹	A8	M8x1.25	●	-	-	-
-	-	A10	M10x1	-	●	●	-
-	-	A14	M14x1	-	-	-	-

接管方式	快换接头
真空口方向	水平方向
安装连接方式	利用缓冲本体外螺纹

(4)缓冲形式

J	可回转型
K	不可回转型

(5)缓冲行程

缓冲行程	适合吸盘直径
6	φ2-φ8
10	φ2-φ50
15	φ2-φ8
20	φ10-φ50
25	φ2-φ8
30	φ10-φ50
40	φ10-φ32
50	φ10-φ50

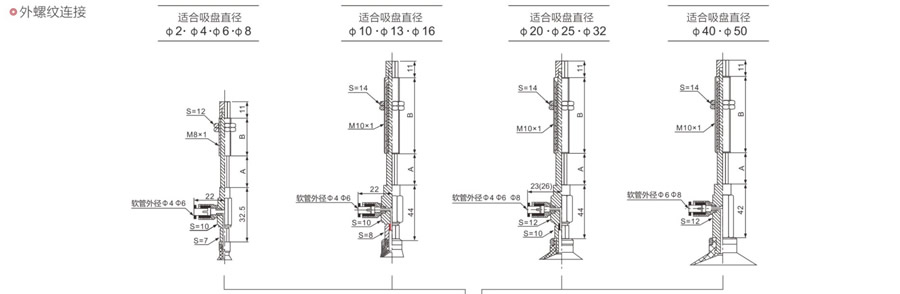

产品外形尺寸：

S：六角对边尺寸

mm				mm				mm				mm
缓冲行程	A	B		缓冲行程	A	B		缓冲行程	A	B		缓冲行程	A	B
6	6	15		10	11	23		10	11	23		6	12	50
10	11	43		20	21	51		20	21	51		10	22	50
15	16	43		30	31	51		30	31	51		15	32	50
25	26	43		40	41	77		40	41	77		25	52	75
25	26	43		50	51	77		50	51	77		25	52	75
