一、ZSQ气动活塞式切断阀概述：

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
    　当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。

二、ZSQ气动活塞式切断阀作用原理：

当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。

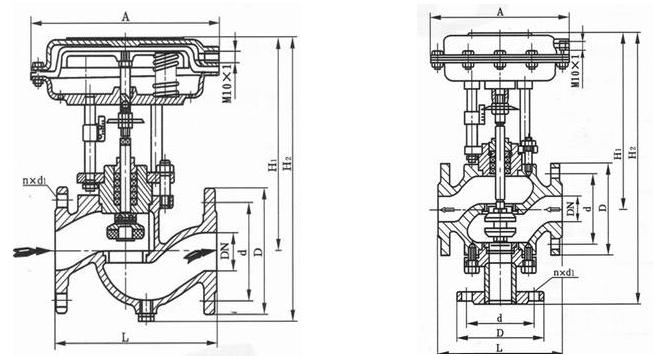

三、ZSQ气动活塞式切断阀结构原理

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。

四、ZSQ气动活塞式切断阀主要零件材料

 五、ZSQ气动活塞式切断阀主要技术参数

六、 ZSQ气动活塞式切断阀安装与维护

1、 安装：

（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3) 切断阀安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、  维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4） 阀杆：表面损坏，只能换新。

（5）  推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

（8）  阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
