一、ZJHM 气动套筒调节阀概述：

 ZJHM 气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。

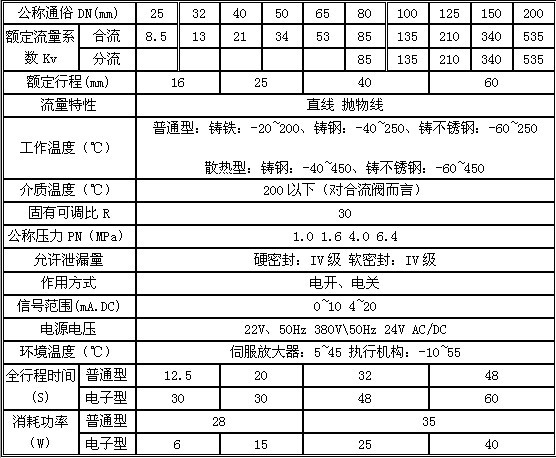

二、ZJHM 气动套筒调节阀主要技术参数和性能指标：

三、ZJHM 气动套筒调节阀产品说明：
  ZJHM 气动套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

四、ZJHM 气动套筒调节阀阀安装

1 安装人员首先应认识到ZJHM 气动套筒调节阀是一种精密的仪表设备，不准碰撞、跌摔、以免损坏，影响产品性能。
2 在初次开工前和停工检修后应先冲洗配管系统，然后安装ZJHM 气动套筒调节阀，并应保证管道内力不超过气动套筒调节阀的极限值。
3 主意务必按气动套筒调节阀所示的介质流动方向(阀体上的箭头)安装气动套筒调节阀。
4气动套筒调节阀应该垂直倒立安装在管道上。执行器在下，控制阀在上，如图5所示，这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时，气动套筒调节阀可以正立安装。当介质温度高于80℃时气动套筒调节阀必须垂直倒立安装，即执行器向下安装。在阀自重较大或有震动的场合应加支架。
5  在气动套筒调节阀前后安装压力表，以便设定调整时察看。
