ZAZM-DN20,ZAZM-DN25,ZAZM-DN32,ZAZM-DN40,ZAZM-DN50,ZAZM-DN65,ZAZM-DN80,ZAZM-DN100,ZAZM-DN125,ZAZM-DN150,ZAZM-DN200,电动套筒调节阀

一、ZAZM电动套筒调节阀概述：

     电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

二、ZAZM电动套筒调节阀产品特点：

阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
电动套筒调节阀零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti、
电动套筒调节阀技术参数

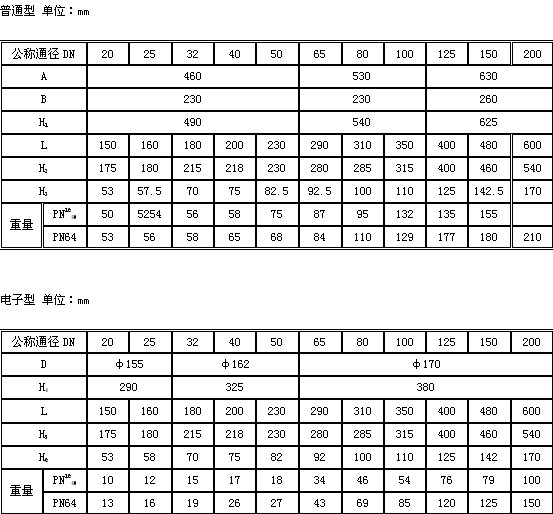

三、ZAZM电动套筒调节阀尺寸：

四、ZAZM电动套筒调节阀安装：

1 安装人员首先应认识到压力阀是一种精密的仪表设备，不准碰撞、跌摔、以免损坏，影响产品性能。
2 在初次开工前和停工检修后应先冲洗配管系统，然后安装压力阀，并应保证管道内力不超过电动套筒调节阀的极限值。
3 主意务必按压力阀所示的介质流动方向(阀体上的箭头)安装压力阀。
4 电动套筒调节阀应该垂直倒立安装在管道上。执行器在下，控制阀在上，如图5所示，这样可以保证介质的温度不会传送到执行器上。当介质温度低于80℃时，压力阀可以正立安装。当介质温度高于80℃时，压力阀必须垂直倒立安装，即执行器向下安装。在阀自重较大或有震动的场合应加支架。
5  在电动套筒调节阀前后安装压力表，以便设定调整时察看。
