Q47H固定式球阀产品特征：

    Q47H固定式球阀 采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

 Q47H固定式球阀 特点
     1、Q47H固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
     2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
     3、Q47H固定式球阀 采用全通径或缩径设计，流通阻力小。
     4、金属硬密封Q47H固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
     5、Q47H固定式球阀 采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
     6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
     7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
     8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
     9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
     10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。

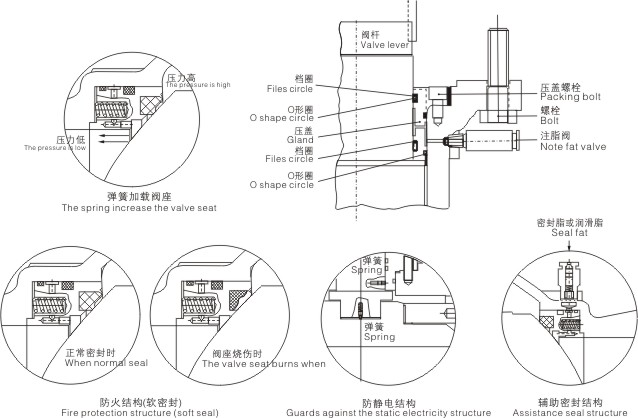

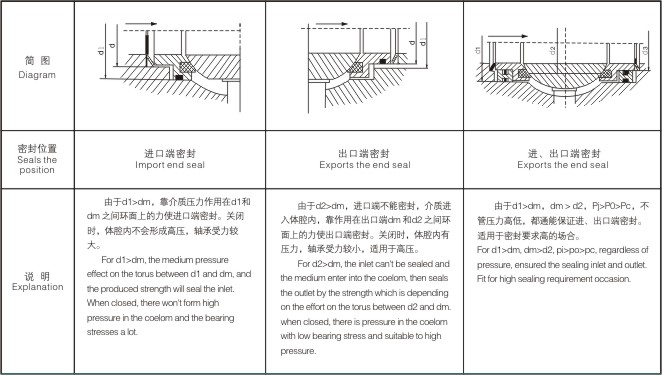

Q47H固定式球阀 密封结构

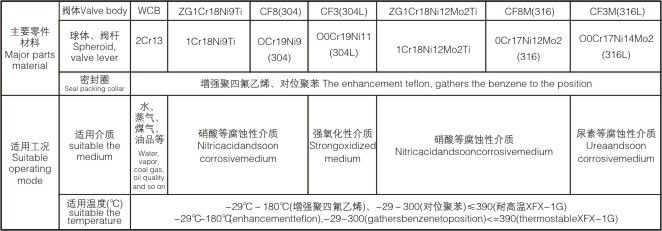

Q47H固定式球阀 主要参数



四、Q47H固定式球阀 规格主要尺寸：
