J744X-1.0-DN80,J744X-1.0-DN100,J744X-1.0-DN150,J744X-1.0-DN200,J744X-1.0-DN250,J744X-1.0-DN300,J744X-1.0-DN350,J744X-1.0-DN400,液动角式排泥阀

一、概述：

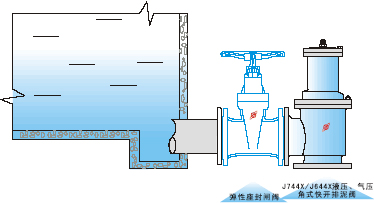

J744X液动角式排泥阀，主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。


二、工作原理及性能：
液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

三、主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3.液压缸工作压力：0.15-0.3Mpa、0.3-1.0MPa
4.液压缸工作介质：清水、气、油
5.介质温度：常温
注：如有特殊要求（订货时注明）

四、主要外形安装尺寸：
