GDZDLP20,GDZDLP25,GDZDLP32,GDZDLP40,GDZDLP50,GDZDLP65,GDZDLP80,GDZDLP100,
GDZDLP125,GDZDLP150,GDZDLP200,GDZDLP250,GDZDLP300,GDZDLM20,GDZDLM25,GDZDLM32,GDZDLM40,GDZDLM50,
GDZDLM65,GDZDLM80,GDZDLM100,GDZDLM125,GDZDLM150,GDZDLM200,GDZDLM250,GDZDLM300,GDZDLN25,GDZDLN32,
GDZDLN40,GDZDLN50,GDZDLN65,GDZDLN80,GDZDLN100,GDZDLN125,GDZDLN150,GDZDLN200,GDZDLN250,GDZDLN300电子式电动调节阀
结构优越：等截面低流阻流道，额定流量系数大
调节性好：可调范围大，流量特性可选等百分比或线性
密封性好：可选择软密封、波纹管密封，提高密封性能
应用广泛：多种阀座结构、散热片，适应不同压差温度
技术参数 |
动作方式 | 电开式、电关式 |
阀座结构 | P单座、M套筒、N双座 |
流量特性 | 等百分比、线性 |
可调范围 | 50：1 |
密封等级 | Ⅲ、Ⅳ、Ⅴ、Ⅵ |
断信号阀位 | 全开、全关、保持 |
环境温度 | -30℃～+70℃（防爆型：-20℃～+60℃） |
性能标准 | JB/T7387-94 |
基本误差 | ±2.5% |
回 差 | 1.5% |
阀体参数 |
公称压力 | PN16、PN25、PN40、PN64 |
连接方式 | 法兰式、（特制：焊接式） |
阀体材质 | WCB、SS304、SS316、SS316L |
阀芯材质 | SS、SS304、SS316、SS316L、司太莱堆焊 |
密封材料 | PTFE、硬密封、特殊高温材料 |
波纹管 | SS、SS304、SS316 |
填料 | 聚四氟乙烯、柔性石墨 |
推杆 | 衬套2Cr13 |
垫片 | 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 |
法兰标准 | GB9113-88、JB/T79-94、GB2555-81 |
特制法兰 | ANSI、JIS、DIN |
流体温度 | C33组 -30℃～150℃
C4 组 -30℃～180℃
C7 组 -30℃～350℃
C8 组 -30℃～400℃ |
电气器参数 |
输入信号 | 4~20mA DC、0~10V DC |
电源电压 | AC220V50HZ；380V.AC 50Hz |
输入阻抗 | 250Ω |
输出信号 | 4~20mA DC、0~10V DC |
功能附件选项 |
E－防爆型（电气定位器防爆等级可选：隔爆型、本安型） |
Q－完全切断型 |
流量系数及行程
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流通直径dn | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数
Kv（单座/套筒） | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 |
额定流量系数Kv(双座) | 直线 |
|
|
|
| 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | 1078 | 1725 |
等百分比 |
|
|
|
| 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | 1082 | 1575 |
额定行程（㎜） | 16 | 16 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 40 | 60 | 60 | 60 | 100 | 100 |
允许压差（bar）
执行器 | 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
结构 | 10 | 12 | 15 | 20 |
3000N | 单座 | 64 | 64 | 64 | 64 | 45.9 | 28.1 | 17.9 | 11.3 | 6.8 | 4.5 |
|
|
|
|
|
|
套筒 |
|
|
| 64 | 64 | 64.0 | 64 | 53.9 | 36.8 | 30 |
|
|
|
|
|
|
双座 |
|
|
|
| 64 | 64.0 | 64 | 53.9 | 36.8 | 30 |
|
|
|
|
|
|
5000N | 单座 |
|
|
|
|
|
|
|
| 11.3 | 7.5 | 4.8 |
|
|
|
|
|
套筒 |
|
|
|
|
|
|
|
| 61.3 | 50 | 39.8 |
|
|
|
|
|
双座 |
|
|
|
|
|
|
|
| 61.3 | 50 | 39.8 |
|
|
|
|
|
6500N | 单座 |
|
|
|
|
|
|
|
| 14.5 | 9.5 | 6.1 | 4.0 | 2.8 | 1.5 | 1 | 0.7 |
套筒 |
|
|
|
|
|
|
|
| 64 | 64 | 64 | 64 | 64 | 64 | 41 | 28 |
双座 |
|
|
|
|
|
|
|
| 64 | 64 | 64 | 64 | 64 | 51.3 | 32.8 | 22.8 |
16000N | 单座 |
|
|
|
|
|
|
|
|
|
|
| 9.8 | 6.8 | 3.8 | 2.4 | 1.6 |
套筒 |
|
|
|
|
|
|
|
|
|
|
| 64 | 64 | 64 | 64 | 51.2 |
双座 |
|
|
|
|
|
|
|
|
|
|
| 64 | 64 | 64 | 64 | 51.2 |

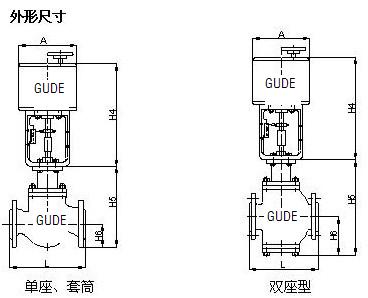

型号规格尺寸（mm）
单座、套筒PN16,PN25,PN40 bar |
型号规格 | 通径DN | L | H6 | H5 | H4 | A |
标准型 | 散热型 | PN16 | PN25 | PN16 | PN25 |
GDZDL((P/M))20 | 20 | 150 | 53 | 175 | 248 | 420 | 420 | 150 | 150 |
GDZDL(P/M)25 | 25 | 160 | 58 | 180 | 252 | 420 | 420 | 150 | 150 |
GDZDL(P/M)32 | 32 | 180 | 70 | 215 | 282 | 420 | 420 | 150 | 150 |
GDZDL(P/M)40 | 40 | 200 | 75 | 218 | 289 | 420 | 420 | 150 | 150 |
GDZDL(P/M)50 | 50 | 230 | 82 | 230 | 302 | 420 | 420 | 150 | 150 |
GDZDL(P/M)65 | 65 | 290 | 92 | 280 | 340 | 440 | 440 | 150 | 170 |
GDZDL(P/M)80 | 80 | 310 | 100 | 285 | 354 | 440 | 440 | 150 | 170 |
GDZDL(P/M)100 | 100 | 350 | 110 | 315 | 375 | 440 | 440 | 170 | 170 |
GDZDL(P/M)125 | 125 | 400 | 125 | 400 | 432 | 440 | 440 | 170 | 170 |
GDZDL(P/M)150 | 150 | 480 | 142 | 460 | 485 | 440 | 440 | 170 | 170 |
GDZDL(P/M)200 | 200 | 600 | 170 | 540 | 591 | 440 | 440 | 170 | 170 |
GDZDL(P/M)250 | 250 | 650 | 202 | 588 | 702 | 570 | 570 | 260 | 230 |
GDZDL(P/M)300 | 300 | 750 | 230 | 732 | 788 | 570 | 570 | 260 | 230 |
双座PN16,PN25,PN40, PN64 bar |
型号规格 | 通径DN | L | H6 | H5 | H4 | A |
PN16~40 | PN64 | PN16~40 | 标准型 | 散热型 | PN16~40 | PN64 | PN16~40 | PN64 |
GDZDLN25 | 25 | 160 | 230 | 90 | 245 | 315 | 420 | 420 | 150 | 150 |
GDZDLN32 | 32 | 180 | 260 | 102 | 256 | 326 | 420 | 420 | 150 | 150 |
GDZDLN40 | 40 | 200 | 260 | 112 | 266 | 336 | 420 | 420 | 150 | 150 |
GDZDLN50 | 50 | 230 | 300 | 123 | 288 | 358 | 420 | 420 | 150 | 150 |
GDZDLN65 | 65 | 290 | 340 | 148 | 345 | 455 | 420 | 440 | 150 | 170 |
GDZDLN80 | 80 | 310 | 380 | 153 | 355 | 465 | 420 | 440 | 170 | 170 |
GDZDLN100 | 100 | 350 | 430 | 168 | 380 | 490 | 420 | 440 | 170 | 170 |
GDZDLN125 | 125 | 400 | 500 | 183 | 432 | 582 | 440 | 440 | 170 | 170 |
GDZDLN150 | 150 | 480 | 550 | 227 | 524 | 672 | 440 | 440 | 170 | 170 |
GDZDLN200 | 200 | 600 | 650 | 288 | 663 | 813 | 440 | 440 | 170 | 170 |
GDZDLN250 | 250 | 730 |
| 350 | 779 | 979 | 570 | 570 | 260 | 260 |
GDZDLN300 | 300 | 850 |
| 376 | 886 | 1086 | 570 | 570 | 260 | 260
|
