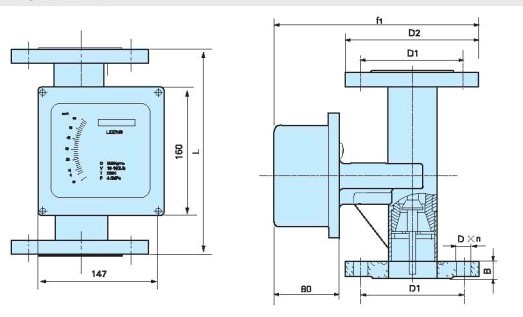

通径DN

L

B

D1

D2

f1

15

250

14

65

95

208

25

250

18

85

115

218

40

250

20

110

150

233

50

250

22

125

165

240

80

250

24

160

200

258

100

250

26

180

220

268

150

350

28

240

285

300

口径

流 量 范 围

压 力 损 失(KPa)

(mm)

液体 L/h

空气m3/h

孔板型

锥管型

15

常规型

防腐型

常规型、防腐型

水

空气

水

空气

2.5~25

- -

0.07~0.7

5.5

7.1

2.1

2.6

4.0~40

2.5~25

0.11~1.1

5.5

7.2

2.1

2.6

6.3~63

4.0~40

0.18~1.8

5.5

7.3

2.1

2.6

10~100

6.3~63

0.28~2.8

5.6

7.5

2.1

2.6

16~160

10~100

0.48~4.8

5.6

8.0

2.1

2.6

25~250

16~160

0.7~7.0

5.8

10.8

2.1

2.6

40~400

25~250

1.0~10.0

6.1

10.0

2.1

2.8

63~630

40~400

1.6~16.0

7.3

14.0

2.2

3.2

25

63~630

40~400

1.6~16

5.7

7.2

2.4

3.2

100~1000

63~630

3~30

5.9

7.7

2.4

3.3

160~1600

100~1000

4.5~45

6.0

8.8

2.5

3.4

250~2500

160~1600

7~70

6.8

12.0

2.6

3.8

400~4000

250~2500

11~110

9.2

19.0

3.0

4.5

50

630~6300

400~4000

18~180

6.8

8.6

3.3

7.4

1000~10000

630~6300

25~250

9.4

10.4

3.8

7.7

1600~16000

1000~10000

40~400

14.5

15.5

4.3

8.4

80

2500~25000

1600~16000

70~700

6.9

12.9

3.6

6.8

4000~40000

2500~25000

100~1000

8.0

18.5

4.6

8.9

100

6300~63000

4000~40000

160~1600

8.5

19.2

5.8

12.0

10000~100000

6300~63000

250~2500

8.5

19.6

6.4

12.8

125

12000~120000

——

——

9.0

20.3

7.0

13.5

150

15000~150000

——

——

9.2

20.8

7.1

13.8
