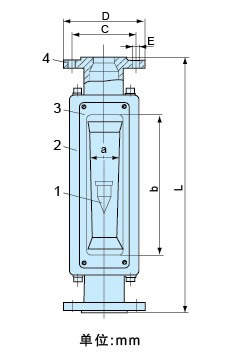

No.

材料

No.

材料

1

304SS, 316*, PTFE

4

HT20-40 , 304SS , 316*

2

45号钢板

5

304SS , 316*

3

亚克力透明板

公称通径
DN(mm)

窗口尺寸
axb

L

C

D

E

重量
（KG）

15
25
40
50
65
80

37x302
52x294
64x278
94x266
124x260
124x260

500

ø65
ø85
ø110
ø125
ø145
ø160

ø95
ø115
ø145
ø160
ø180
ø200

4-ø14

4-ø18
8-ø18

5.3
7.8
10.7
16.6
24

公称通径
DN(mm)

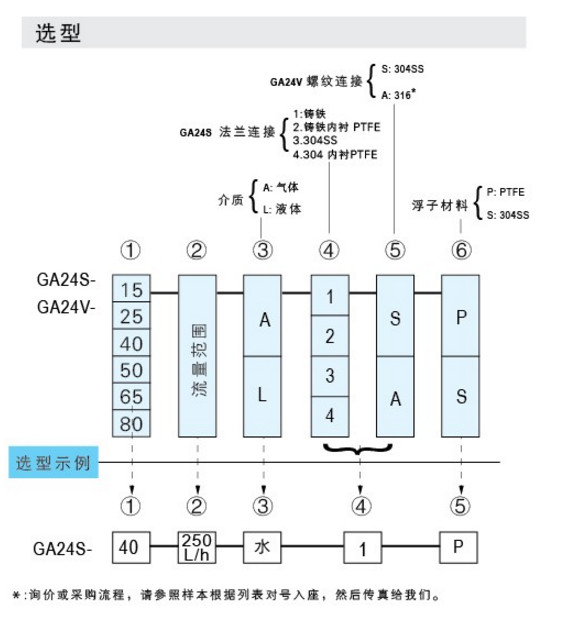

型号

测量范围

工作压力
(Mpa)

温度

液体(L/h)

气体(m3/h)

15

GA24S-15/15F
GA24V-15

4~40
6~60
10~100
16~160
25~250
40~400
63~630

0.12~1.2
0.3~3
0.5~5
0.8~8
1.2~12
2~20

≤1.0

（-20°C
~120°C）

25

GA24S-25/25F
GA24V-25

63~630
100~1000
160~1600
250~2500

2~20
3~30
5~50
8~80

≤1.0

40

GA24S-40/40F
GA24V-40

160~1600
250~2500
400~4000

5~50
8~80
12~120

≤0.9

50

GA24S-50/50F
GA24V-50

400~4000
630~6300
1000~10000
5000~16000

12~120
20~200
30~300

≤0.6

65

GA24S-65

5000~25000
8000~40000

80~800
240~1200

≤0.4

80

GA24S-80

8000~40000
10000~50000

240~1200
300~1500

≤0.4
