PFEXA-C1,检测端/热电偶安全栅

 技术参数

 防爆标志：［Exia］ⅡC

传输精度:±0.2%×F.S

 危险区允许输入信号：

 热电偶：K、E、S、B、J、T、R、N

毫  伏：0∽20mV、  0∽75 mV、0∽100 mV 信号类型和量程在订货时确定，也可自行编程。

向安全区输出信号：

直流电流：0∽10 mA、4∽20mA、0∽20mA

直流电压：0∽5V、1∽5 V、0∽10V信号类型和量程在订货时确定，也可自行编程。

  输出负载能力：

直流：0∽10 mA；≤600Ω；4∽200mA：≤300Ω

 国家防爆电气产品质量监督检验中心认证参数

（10、11间），（14、15间）：Um=250VAC/DC, Uo=6VDC, Io=10mA,

Co=28μF,  Lo=100mH,  Po=15mW

适用范围：

  热电偶：K、E、S、B、J、T、R、N及毫伏传感器。冷端补偿精度:±1℃（预热30分钟）;通讯（仅在安全区）：RS232或RS485接口，当选用通讯功能时无第二输出功能。

电源：直流18∽32v

 功耗：1.2W（单路20mA输出时）1.8W（双路20mA输出时）

输出状态

  在用户不特别指明的情况下，无论输入信号出现何种故障状态（开路短路反接超量程），在满量程范围为内输出均跟随输入信号变化，但最大值不超出输出量程的12.5%（如4mA∽20mA输出时，最小输出可为0mA,最大不超过22mA）。

   用户可在订货时指定或自行通过编程器，将输入故障状态（同上）下的输出设置为某一固定值，或保持输入故障前的输出值不变。

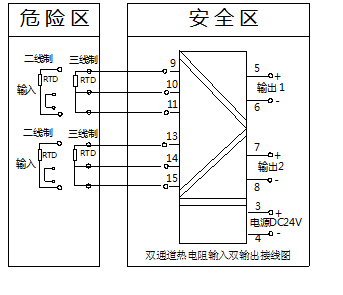

接 线 图

  外型尺寸

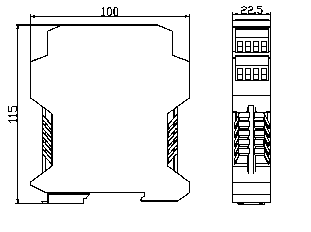

宽X高X深（22.5mmX100mmX115mm）

 安装方法

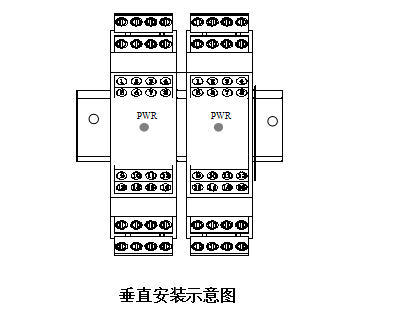

35mm导轨式安装，安装时请注意卡位稳定、牢固,请尽可能垂直安装，以利于仪表内部热量散发。

  面板指示

仪表正常工作时，指示灯POWER（绿色）常亮；输入信号有故障报警时，指示灯ALM闪烁或常亮。

编程及校准

    对本产品编程及校准有两种方式可供选择;现场手持式中文编辑器：它可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便，但价格较高；简易型编辑器：单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，价格经济；

    由于本产品采用数字化结构，并采取了环境温度自补偿，零点自动校准等先进技术，因此可常年保证准确度在规定范围内，不需要频繁校准。

    如在现场对智能安全栅编程，则必须将安全栅危险侧连线断开后方可接入编程器操作。

 使用环境

   安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
