技术参数

  防爆标志：［Exia］ⅡC

危险区允许输入信号： 二线制，三线制热电阻（Pt100,Cu50, Cu100,BA1,BA2等）信号类型和量程在订货时确定。

引线电阻≤20Ω/线可向安全区输出信号：

电流信号：0（4）mA-20 mA；0mA-10mA；

电压信号：0（1）V-5V;     0V-10V;

负载能力：

电流：0（4）mA-20 mA；≤300Ω；0mA-10mA：≤600Ω

电压：0（1）V-5V; ≥1MΩ  0V-10V：≥2MΩ

    隔离传送准确度：±0.2%F·S（25℃±2℃）响应时间为 2s,温度漂移：<30ppm;介电强度:≥2500ⅤAC (输入/输出/电源之间，漏电流1mA，测试时间1min)

  绝缘电阻：≥100MΩ(输入/输出/电源之间）,电磁兼容：EMC符合IEC61000----4

 国家防爆电气产品质量监督检验中心认证　参数：Um=250V AC/DC9、11端子间，10、11端子间；13、15端子间，14、15端子间：Uo=5.6V,Io=112mA,Po=160mWIC      Co : 38uF       Lo : 1mH

 电  源:直流18∽32V(典型值24V DC)

 功耗:  直流24V供电   0.6W

输入故障时输出状态

    跟随方式：在用户不特别指明的情况下，无论输入信号出现何种故障状态（开路短路反接超量程），在满量程范围为内输出均跟随输入信号变化，但最大值不超出输出量程的12.5%（如4mA∽20mA输出时，最小输出可为0mA,最大不超过22mA）。

接 线 图

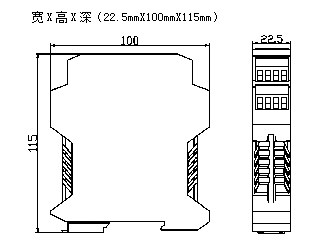

  外型尺寸

宽X高X深（22.5mmX100mmX115mm）

 面板指示灯

    PWR：绿色电源指示灯，仪表正常工作时常亮；CH1、CH2：输入信号状态指示灯(红色)。输入信号断路时，相应通道指示灯闪烁；输入信号超量程时,相应通道指示灯常亮。

 使用环境

   工作中环境温度:-20℃~+60℃,工作中允许相对湿度:10%RH~90%RH(40℃),工作中允许大气压力:80KPA~106KPA,储运过程中允许环境温度:-40℃~+80℃.

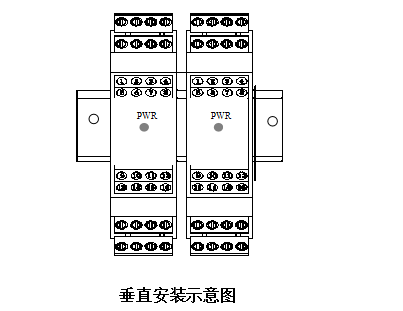

 安装方法

   35mm导轨式安装，安装时请注意卡位稳定、牢固。请尽可能垂直安装，以利于仪表内部热量散发。

 注意事项

   安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。

编程及校准

   对本产品编程及校准有两种方式可供选择

   现场手持式中文编辑器：它可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便，但价格较高；简易型编辑器：单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，价格经济；由于本产品采用数字化结构，并采取了环境温度自补偿，零点自动校准等先进技术，因此可常年保证准确度在规定范围内，不需要频繁校准。
