PFEXA-C3,电流输入安全栅
技术参数
防爆标志：［Exia］ⅡC
危险区允许输入信号：电流信号;输入阻抗：约50Ω
可向安全区输出信号：
电流：0（4）mA~20mA； 0mA~10mA
电压：0（1)V~5V;0V~10V
输出负载能力：0（4）mA~20mA:≤300Ω; 0mA~10mA:≤600Ω
0（1)V~5V:≥1MΩ; 0V~10V:≥2MΩ
配电输出电压：开路电压≤26V,满载20MA输出时电压≥17.5V
隔离传输准确度：±0.2％F.S(25℃±2℃)
响应时间：≤0.5s
介电强度：≥2500V AC(输入/输出/电源之间，漏电流1mA,测试时间1min)
绝缘电阻：≥100MΩ(输入/输出/电源之间）;电磁兼容：EMC符合IEC61000----4
国家防爆电气产品质量监督检验中心认证 参数：Um=250V AC/DC
10、11端子间，14、15端子间IIC: Uo=5.17V，Io=--,Po:-- Co:1.5uF; 9、11端子间，13、15端子间：IIC: Uo=28V,Io=95mA,Po=660mW, Co:0.05uF,Lo:2.4mH
电 源: 直流18~32V(典型值24V DC)
功耗: 双路电流源输入,双路输出 0.8W 双路二/三线制输入,双路输出 1.8W

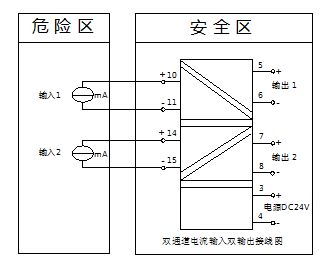

接 线 图
外型尺寸
宽X高X深（22.5mmX100mmX115mm）
面板指示灯
PWR:绿色电源指示灯,仪表正常工作时常亮;CH1、CH2：输入信号状态指示灯(红色)。输入信号断路时，相应通道指示灯闪烁；输入信号超量程时，相应通道指示灯常亮。

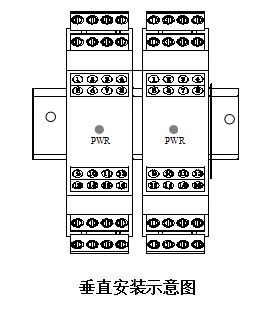

安装方法
35mm导轨式安装，安装时请注意卡位稳定、牢固。请尽可能垂直安装，以利于仪表内部热量散发。
注意事项
安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
编程及校准
对本产品编程及校准有两种方式可供选择：现场手持式中文编程器：它可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便，但价格较高；简易型编程器：单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，价格经济；
由于本产品采用数字化结构，并采取了环境温度自补偿、零点自动校准等先进技术，因此可长年保证准确度在规定范围内，不需频繁校准。如在现场对智能安全栅编程，则必须将安全栅危险侧连线断开后方可接入编程器操作。
