技术参数

 防爆标志：［Exia］ⅡC

   危险区允许输入信号： 干接点线路故障检测功能(LFD)输入电流<50µA,判定为输入断线输入电流<6mA,判定为输入短路

 可向安全区输出信号： 继电器触点 继电器触点容量(阻性负载)

125V AC、 0.5A;24V DC、1A继电器动作时间:  <20ms

  输入和输出为反相控制设置:  第一输入通道(CH1拨码开关):  K1置为ON侧,对应通道的输入与输出反相 K1置为1侧,对应通道的输入与输出同相,K2置为ON侧,含LFD指示功能,K2置为2侧,无LFD指示功能. 第二输入通道(CH2拨码开关):  K1置为ON侧,对应通道的输入与输出反相.

   K1置为1侧,对应通道的输入与输出同相.K2置为ON侧,含LFD指示功能.K2置为2侧,无LFD指示功能.

  开关寿命:　大于10万次

  开关频率：<10Hz

  介电强度：≥2500V AC(输入/输出/电源之间，漏电流1mA,测试时间1min) 绝缘电阻：≥100MΩ(输入/输出/电源之间）电磁兼容：EMC符合IEC61000----4国家防爆电气产品质量监督检验中心(CQST)认证参数：Um=250V AC/DC9、10端子间，11、12端子间IIC: Uo=10.5V  Io=13mA Po=34.1mW Co=1.7uF  Lo100mH

电  源:  直流18~32V(典型值24V DC),功耗:直流24V供电,两路继电器输出    1.0W

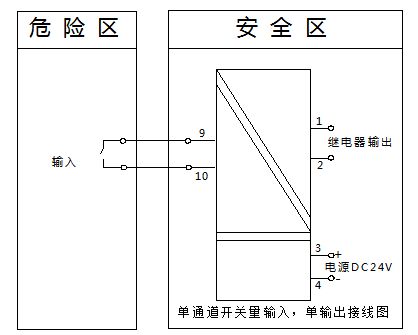

接 线 图

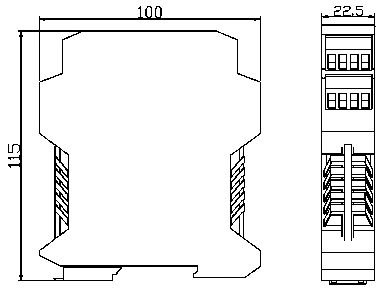

  外型尺寸

宽X高X深（22.5mmX100mmX115mm）

 面板指示灯

 CH1、CH2：输入信号状态指示灯(红绿双色)。信号断路时，相应通道指示灯为红色；输出回路闭合时,相应通道指示灯显示为绿色.

 使用环境

  工作中环境温度:-20℃~+60℃

  工作中允许相对湿度:10%RH~90%RH(40℃)

  工作中允许大气压力:80KPA~106KPA

 储运过程中允许环境温度:-40℃~+80℃

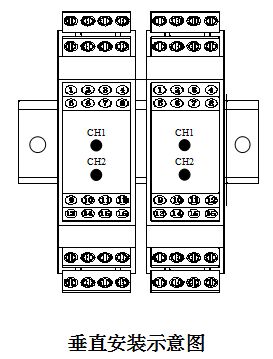

 安装方法

 35mm导轨式安装，安装时请注意卡位稳定、牢固。  请尽可能垂直安装，以利于仪表内部热量散发。

 注意事项

   安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
