技术参数

 防爆标志：［Exia］ⅡC

危险区允许输入信号：  频率信号, 输入频率开关信号触发点：低电平：0V-1V;高电平：4V-30V,输入频率范围: ≤50kHz向安全区输出信号集电极输出发射极输出逻辑电平输出.

集电极输出,高电平：Vcc(≤30V) ,低电平：≤2V,驱动电流：≤10mA,发射极输出:高电平：Vcc-2V,低电平：≤0.5V,驱动电流：≤10mA, 逻辑电平输出：12V系统PLC,DCS:高电平9V≤VH≤12V,低电平VL≤2V,负载电阻, 12V系统PLC,DCS: ≥1kΩ,配电电压：12V DC.

 配电电流：12V配电电压，20mA时配电电压≥9V,响应时间：5us,国家防爆电气产品质量监督检验中心(CQST)认证参数：Um=250V AC/DC,9、11端子间:Uo=14.3V  Io=60mA Po=210mW  ,Co=0.5uF

Lo=7mH   10、11端子间Uo=14.3V  Io=4.8mA   Po=17.2mW

Co=0.5uF   Lo=100mH      电  源:直流18~32V(典型值24V DC); 功耗:  单路输出  两路输出 24V DC 0.8W 1.0W

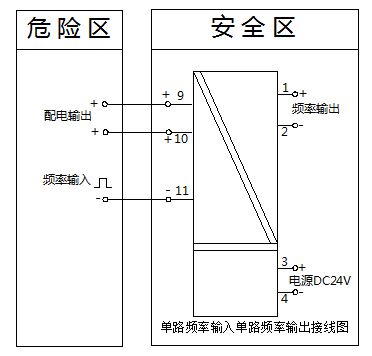

接线图

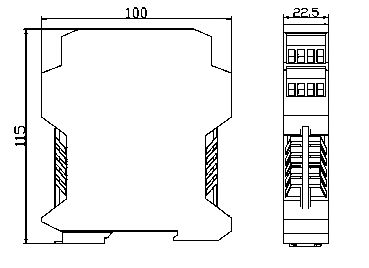

  外型尺寸

宽X高X深（100mmX115mmX22.5mm）

 面板指示灯

 PWR:绿色电源指示灯，仪表正常工作时常亮；

 使用环境

 工作中环境温度:-20℃~+60℃

  工作中允许相对湿度:10%RH~90%RH(40℃)，工作中允许大气压力:80KPA~106KPA；储运过程中允许环境温度:-40℃~+80℃。

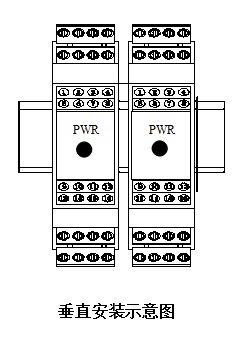

 安装方法

 35mm导轨式安装，安装时请注意卡位稳定、牢固。 请尽可能垂直安装，以利于仪表内部热量散发。

 注意事项

   安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
