技术参数

 防爆标志：［Exia Ga］ⅡC;危险区允许输入信号： 电流源、二三线制变送器、HART数字信,输入阻抗：约50Ω,可向安全区输出信号,电流：0（4）mA~20mA、HART信号.

  输出负载能力：0（4）mA~20mA:≤300Ω； 配电输出电压：开路电压≤26V,满载20mA输出时电压≥17.5V;隔离传输准确度;　±0.2％F.S(25℃±2℃) 温度漂移:<30ppm/℃;响应时间：≤0.2s。

   介电强度：≥2500V AC(输入/输出/电源之间，漏电流1mA,测试时间1min)绝缘电阻：≥100MΩ(输入/输出/电源之间）；电磁兼容：EMC符合IEC61000---- 国家仪器仪表电器产品质量监督检验中心(CQST)认证参数：Um=250V AC/DC9、11端子间Um = 250V  AC/DCUo = 26.4V Io = 88mA Po = 580.08mW气体组别  IIC：Co=0.06μF   Lo=2.30mH 10、11端紫间Uo = 6.16V Io= --  Po = -- 气体组别  IIC：Co = 1.05μF

 电  源: 直流18~32V(典型值24V DC；功耗: 1.0W

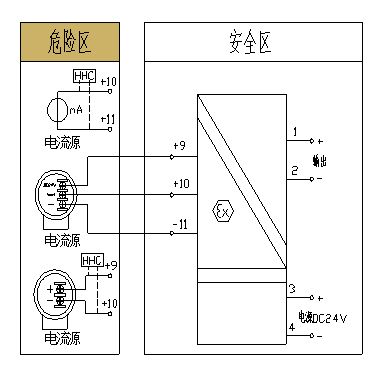

接 线 图

  外型尺寸

宽X高X深（100mmX115mmX22.5mm）

 面板指示灯

 PWR:绿色电源指示灯,仪表正常工作时常亮;

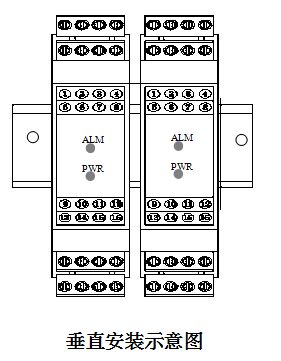

 安装方法

35mm导轨式安装，安装时请注意卡位稳定、牢固。  请尽可能垂直安装，以利于仪表内部热量散发。

  使用环境

  安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。周围环境温度：-10～﹢50℃空气相对湿度：＜90%RH（不结露）工作振动频率＜25Hz，振幅＜0.1mm（全振幅）外磁场＜400A/m（约5Oe），周围空气中不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，以及易燃易爆的物质。

   与安全栅相连接的现场仪表均应符合有关标准的规定。环境大气压：86kPa～110kPa

 安全事项

1、安全栅本安端(蓝色)和非本安端电路的接线导线配在汇线槽中应分开铺设，各自采用独立的保护套管。本安侧的配线套管内不允许有其它电源线，包括其它本安电路使用的电源线。

2、通往危险场所的导线应选用蓝色的本安导线，导线的软铜面积必须大于0.5mm2，绝缘强度应大于500V：接地线电阻不大于1Ω。

3、在安全栅进行通电调试时，必须注意安全栅的型号、接线方法、线路极性等是否符合设计及产品要求，否则可能对人身及设备造成伤害。

4、严禁用兆欧表测试安全栅端子之间的绝缘强度。若要检查系统的绝缘强度，应先断开全部接线，否则可能会引起安全栅内部电路损坏。

5、与安全栅相连接的现场仪表，均应为通过国家防爆部门进行防爆试验并取得防爆合格证的仪表。

6、如安全栅内部模块损坏需要更换时，需会同制造厂共同修理，经检修后方能重新投入运行。

7、安全栅的安装、使用和维护应严格遵照GB3836.15-2010《爆炸性气体环境用电气设备 第15部分 危险场所电气安装（煤矿除外）》的有关规定进行。
