技术参数

     通 道 数：一入一出     供电电源：18VDC~32VDC

输入 信号类型：RS-23                                2输出     信号类型：RS-232                 配电电压5V、6V时配电电流:≤100mA   , 8V、9V、12V时配电电流:≤50mA（用户订货时需选择配电电压）

传输特性  :

       传输延时：≤10μs

        信号传输率：≤56kbps

        通信距离：≤20m,

面板指示灯

          CH1红灯：信号从危险区向安全区传输

          CH2红灯：信号从安全区向危险区传输

          PWR绿灯：电源指示灯

电磁兼容

         EMC符合IEC61000-4

电气隔离特性

        介电强度：≥2500VAC（输入/输出/电源之间，漏电流1mA，测试时间1min）

        绝缘电阻：≥100MΩ（输入/输出/电源之间)

防雷特性

本产品符合IEC61000-4-5，ITU-T K20/K21及国标GB9043均有关于雷击浪涌抗扰度测试标准。其通信线路的最高测试标准为10/700us,4KV。

环境条件

        工作中环境温度：-20℃~+60℃;工作中允许相对湿度：10%RH~90%RH（40℃）;作中允许大气压力：80kPa~106kPa


CQST参数认证：9、10端子间  Um=250V AC/DC    Uo=28VIo=93mA           Po=650mW          13、15；14、15端子间         m=250V AC/DC    Uo=18V            Io=7mA           Po=31.5mW            功 耗   0.8W

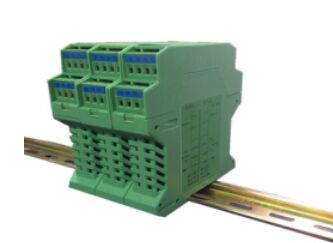

 产品结构图：

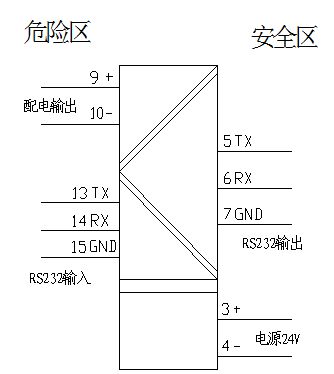

接线图

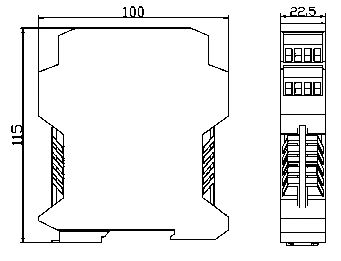

  外型尺寸

宽X高X深（100mmX115mmX22.5mm）

 面板指示灯

 PWR:绿色电源指示灯,仪表正常工作时常亮;

 RX、TX：信号状态指示灯(红色)。输入输出信号时，相应通道指示灯闪烁。

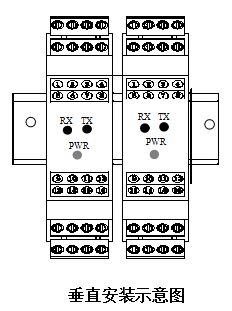

 安装方法

35mm导轨式安装，安装时请注意卡位稳定、牢固，  请尽可能垂直安装，以利于仪表内部热量散发。

 使用环境

   位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4系列中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。周围环境温度：-10～﹢50℃；空气相对湿度：＜90%RH（不结露）；工作振动频率＜25Hz，振幅＜0.1mm（全振幅）；外磁场＜400A/m（约5Oe）；周围空气中不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，以及易燃易爆的物质。与安全栅相连接的现场仪表均应符合有关标准的规定。境大气压：86kPa～110kPa

 安全事项

1、安全栅本安端(蓝色)和非本安端电路的接线导线配在汇线槽中应分开铺设，各自采用独立的保护套管。本安侧的配线套管内不允许有其它电源线，包括其它本安电路使用的电源线。

2、通往危险场所的导线应选用蓝色的本安导线，导线的软铜面积必须大于0.5mm2，绝缘强度应大于500V：接地线电阻不大于1Ω。

3、在对安全栅进行通电调试时，必须注意安全栅的型号、接线方法、线路极性等是否符合设计及产品要求，否则可能对人身及设备造成伤害。

4、严禁用兆欧表测试安全栅端子之间的绝缘强度。若要检查系统的绝缘强度，应先断开全部接线，否则可能会引起安全栅内部电路损坏。

5、与安全栅相连接的现场仪表，均应为通过国家防爆部门进行防爆试验并取得防爆合格证的仪表。

6、如安全栅内部模块损坏需要更换时，需会同制造厂共同修理，经检修后方能重新投入运行。

7、安全栅的安装、使用和维护应严格遵照GB3836.15-2010《爆炸性气体环境用电气设备 第15部分 危险场所电气安装（煤矿除外）》的有关规定进行。
