KN5018开关量输入式隔离栅

KN5018开关量输入、继电器输出式隔离栅，接收来自危险区的开关或接近开关输入，通过安全栅隔离传送到安全侧继电器输出。

主要技术参数

通路数

双通路，完全浮空

开关，接近开关所处场合

0区、1区、2区

ⅡA、ⅡB、ⅡC、T4－T6危险区

危险区输入

输入：开关、接近开关

配电电压≈8V（开路时）；短路电流≈8mA

安全区输出

二个继电器各带转换触点

继电器特征

单刀双掷继电器

响应时间：吸合<4ms，释放<3ms

触点功率：250Vac/2A或40Vdc/2A，电阻负载

输入/输出特征

输入电流>2.1mA，输出不激励

输入电流<1.2mA，输出激励

发光二极管显示

绿色：电源指示

黄色：通路状态（输出被激励时亮）

红色：LFD指示（检测到线路故障时亮）

电源及功耗

20－35Vdc；24V，75mA

防爆认证

防爆标志

[Exia]ⅡC

防爆合格证

GYB081435

认证机构

国家级仪器仪表防爆安全监督检验站（NEPSI）

安全参数：端子（9、10间），（11、12间）

Uo=10.5V，Io=14mA，Um=250V

ⅡC：Co=2.4μF，Lo=165mH

ⅡB：Co=7.2μF，Lo=840mH

ⅡA：Co=19.2μF，Lo=1320mH

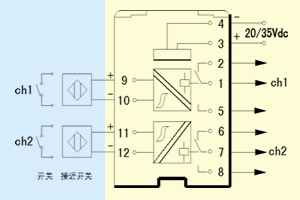

系统组成图
