KN5046变送器/电流源输入式隔离栅
KN5046二/三线制变送器/电流源输入式检测端隔离栅，给危险区的变送器提供隔离电源，变送器产生的4－20mA电流信号（也可以是电流源信号）从危险侧传送到安全侧，去驱动安全区负载。
主要技术参数
- 通路数
- 单通路，完全浮空
- 变送器所处场合
- 0区、1区、2区
- ⅡA、ⅡB、ⅡC、T4－T6危险区
- 安全区输出
- 信号范围：4－20mA或（1－5V）
- 负载电阻≤550Ω（电流输出）；≥10KΩ（电压输出）
- 危险区输入
- 信号范围：4－20mA
- 配电电压：20mA时>15.5V
- 转换精度
- 0.1%
- 温度漂移（-10℃－+50℃）
- <0.1μA/℃
- 发光二极管显示
- 绿色：电源指示
- 电源及功耗
- 20－35Vdc；24V，80mA
防爆认证
防爆标志
- [Exia]ⅡC
- 安全参数：端子（9、10、11间）
- Uo=28V，Io=93mA，Um=250V
- ⅡC：Co=0.083μF，Lo=4.2mH
- ⅡB：Co=0.366μF，Lo=12.6mH
- ⅡA：Co=1.016μF，Lo=33.6mH

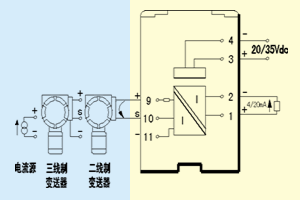

系统组成图
直流独立供电、回路供电；
通道数
单路、双路、一进二出；
功能
信号隔离传输、变送转换、分配、报警设定；
匹配信号开关及本安仪表
开关/接近开关输入；驱动本安阀门、指示灯的本安电源输出；
二线制/三线制变送器输入（包括HART）；电流、电压信号输入/输出；
频率量/热电偶/热电阻输入；通信信号输入/输出；火焰探测器输入。
安全隔离
安全侧与危险侧隔离电压250V,ac
绝缘强度
250V,ac；1min（本安端与非本安端）
环境温度
连续使用：-10℃ ~ +50℃；贮存：-40℃ ~ +80℃
相对湿度
10%–90%RH
大气压
80–110Kpa
KN5000系列隔离式安全栅采用统一的外形和安装尺寸，外壳由防爆耐弧塑料压制成型，端子有明显的接线序号，外型薄，色绿。
外形尺寸
宽×高×厚
99mm×114.5mm×22.5mm
重量
140g
