 KN9711P开关量输出式齐纳栅

KN9711P开关量输出式齐纳栅，适用于ⅡB危险区为单控电磁阀场合，由于内阻较小（175Ω），因此适用于大功率电磁阀等；在安全区回路中直接与DCS卡件相连，将卡件提供的直流配电经自稳压后，输送给危险区的负载，控制开关接在电源负端。

主要技术参数

极性
正极性
工作电压
20－25 Vdc
负载所处场合
0区、1区、2区
ⅡA、ⅡB、ⅡC、T4－T6危险区
危险区输出
电流35mA时，输出电压≥12V
安全区输入
输入开关闭合时，向危险区设备供电
输入开关闭合时，不向危险区设备供电

防爆认证

防爆标志
[Exia]ⅡB
安全参数：端子（3、4间）
Uo=28V，Io=171mA，Um=250V
ⅡC：Co=1.65μF，Lo=3.0mH
ⅡB：Co=4.95μF，Lo=9.0mH
ⅡA：Co=13.2μF，Lo=24.0mH

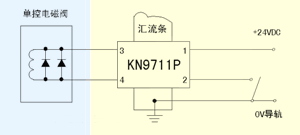

系统组成图

KN9711P,开关量输出式齐纳栅

端子功能

安全区端子 功能 危险区端子 功能
1 电源输入+V 3 电磁阀+V
2 电源输入-V 4 电磁阀-V
供电
交、直流回路供电
功能
信号传输
匹配信号开关及本安仪表
开关/接近开关输入；
驱动本安阀门、指示灯的本安电源输出；
二线制/三线制变送器输入（包括HART）；
电流、电压信号输入/输出；
频率量/热电偶/热电阻输入。
基本精度
0.1级
漏电流
在工作电压Uwkg下，漏电流<10μA
环境温度
连续使用：-10℃ ~ +50℃；贮存：-40℃ ~ +80℃
相对湿度
10%–90%RH
大气压
80–110Kpa
KN9000系列齐纳式安全栅采用统一的外形尺寸，外壳由阻燃防弧塑料压制成形，整个安全栅电路封装于外壳内，并以阻燃环氧树脂浇封，以防止自身元件的非正常接触和隔绝外界混触的可能性。
外形尺寸
宽×高×厚
94mm×62mm×14.2mm
重量
140g
