KN9704C脉冲量输入式齐纳栅
2017-07-08 11:32909
信息概况
  • 价格：未填
  • 型号： KN9704C脉冲量输入式齐纳栅
  • 发货：3天内
发送询价
 KN9704C脉冲量输入式齐纳栅

KN9704C脉冲量输入式齐纳栅，可接收来自危险区脉冲流量计、光电开关、电磁阀脉冲传感器、涡轮、腰轮、齿轮、涡杆等脉冲量变送器产生的脉冲量信号，在安全区回路中，安全栅直接与脉冲量接收设备相连。

主要技术参数

极性
无极性
工作电压
12 Vdc
传感器所处场合
0区、1区、2区
ⅡA、ⅡB、ⅡC、T4－T6危险区
信号形式
脉冲量信号
传输精度
0.1%
温度漂移（-10－+50℃）
<0.01%/℃

防爆认证

防爆标志
[Exia]ⅡC
安全参数：端子（3、4间）
Uo=15V，Io=150mA，Um=250V
ⅡC：Co=0.58μF，Lo=1.65mH
ⅡB：Co=1.74μF，Lo=4.95mH
ⅡA：Co=4.64μF，Lo=13.2mH

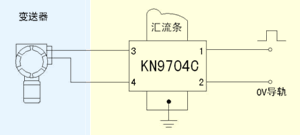

系统组成图

KN9704C,脉冲量输入式齐纳栅

端子功能

安全区端子 功能 危险区端子 功能
1 输出+V 3 传感器输入+V
2 输出+V 4 传感器输入-V
供电
交、直流回路供电
功能
信号传输
匹配信号开关及本安仪表
开关/接近开关输入；
驱动本安阀门、指示灯的本安电源输出；
二线制/三线制变送器输入（包括HART）；
电流、电压信号输入/输出；
频率量/热电偶/热电阻输入。
基本精度
0.1级
漏电流
在工作电压Uwkg下，漏电流<10μA
环境温度
连续使用：-10℃ ~ +50℃；贮存：-40℃ ~ +80℃
相对湿度
10%–90%RH
大气压
80–110Kpa
KN9000系列齐纳式安全栅采用统一的外形尺寸，外壳由阻燃防弧塑料压制成形，整个安全栅电路封装于外壳内，并以阻燃环氧树脂浇封，以防止自身元件的非正常接触和隔绝外界混触的可能性。
外形尺寸
宽×高×厚
94mm×62mm×14.2mm
重量
140g
