主要技术参数

●通道数：单通道
●供电电压：20～35V，d.c.
●功耗：约1.6W（24V供电，20mA信号输出）
●危险侧：

      输入信号：4～20mA （或0-20mA）
      配电：开路电压：≤26V
      20mA时电压≥16V
●安全侧：
      电流输出：4～20mA（或0～20mA）
      负载电阻RL：0～800Ω
      注：1～5V（或0～5V）信号输出，用户订货时指定。
●传输精度（20℃，4～20 mA）：
      0.1%FS
●温度漂移：（-20～+60℃）
      0.05%FS/10℃
●绝缘强度（本安端与非本安端）：
      2500V，a.c.;1min
●电磁兼容性:
      符合GB/T18268工业设备应用要求（等同IEC61326-1）
●使用环境温度：
      -20～60℃　
●防爆认证
      国家级仪器仪表防爆安全监督检验站（NEPSI）认证
●防爆标志：[Exia]ⅡC
●认证参数（9、10、11端子间）：
      Uo=28V. Io=93mA, Po=651mW.Um=250V r.m.s.
      ⅡC： Co=0.083 μF，  Lo=4.2mH
      ⅡB： Co=0.366 μF，  Lo=12.6mH
      ⅡA： Co=1.016 μF，  Lo=33.6mH
●连接的现场设备及所处区域:
      二线制或三线制变送器、4～20mA电流源
      0区.1区.2区，ⅡA. ⅡB. ⅡC,T4～T6危险区
●外形尺寸（深x高x宽）：114mm X 99.0mm X 22.5mm

 接线图：

接线端子说明：

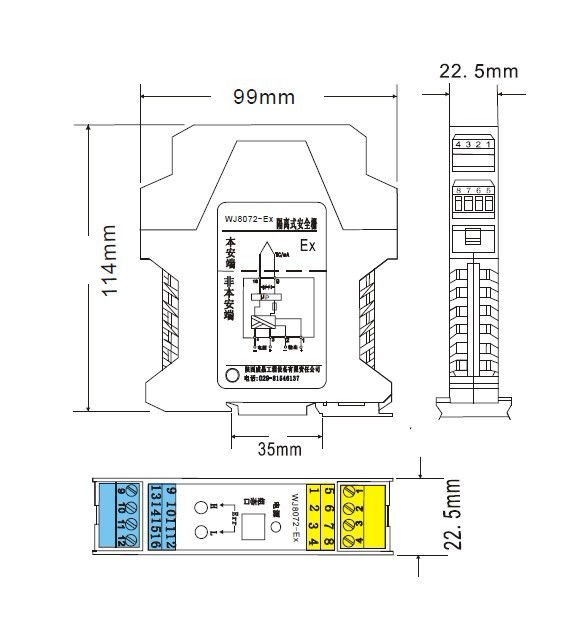

外形尺寸图(mm)：
