TS100-EX,TS200-EX,TS101-EX,TS201-EX,TD100-EX-485,TD101-EX-485,TA100-EX,TA140-EX,TA200-EX, 隔离式安全栅
TA240-EX,TA600-EX,TA640-EX.TAF1X0-EX,TAF2X0-EX,TAF6X0-EX,TR100PI-EX,TR200PI-EX,TR600PI-EX,
TR102PI-EX,TR202PI-EX,TR602PI-EX,TC100PI-EX,TC600PI-EX,TC102PI-EX,TC602PI-EX,TC100PI-EX-SP,TC600PI-EX-SP
隔离式安全栅按GB3836.1-2000及GB3836.4-2000要求设计，采用独有的专利技术，实现电源、信号输入、信号输出间的可靠隔离，比齐纳栅更可靠和安全，且无需本安接地，大大增强了检测和控制回路的抗干扰能力，能满足各种现场本安仪表的匹配。
ü 通过防爆认证
ü 单路、双路，每一通道费用低
ü 有信号传输、转换、分配等功能
ü 品种齐全的回路供电隔离栅适配更多系统I/O
ü 德国菲尼克斯外壳结构件，可插拔接线端子

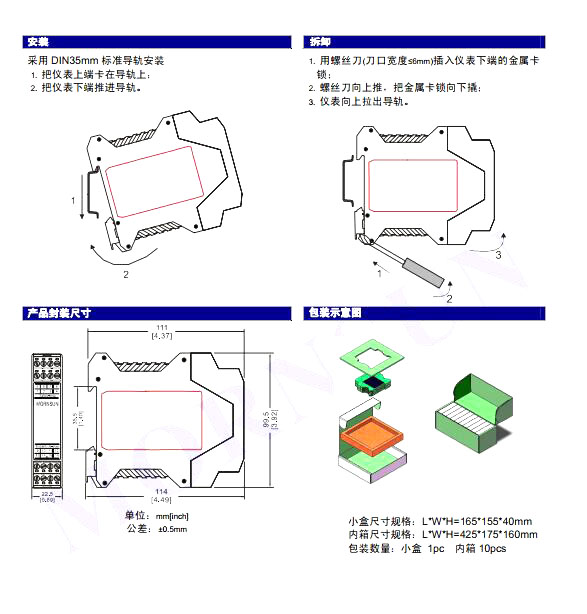

ü DIN35标准导轨安装
应用：
广泛应用于石油、化工、冶金、电力等系统的过程控制中，可分别与各种变送器、电/气转换器、电/气阀门定位器、接近开关、电磁阀等组成本质安全防爆系统。
相关推荐：信号安全栅,防爆安全栅,温度安全栅
开关量检测端系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TS100-EX |
开关量检测端隔离式安全栅 |
NAMUR传感器、机械触点等开关状态 |
继电器输出 |
1进1出 |
正反相控制设置
断线检测功能 |
| TS200-EX |
开关量检测端隔离式安全栅 |
NAMUR传感器、机械触点等开关状态 |
继电器输出 |
2进2出 |
五端隔离；
正反相控制设置
断线检测功能 |
| TS101-EX |
开关量检测端隔离式安全栅 |
NAMUR传感器、机械触点等开关状态 |
晶体管输出 |
1进1出 |
正反相控制设置
断线检测功能 |
| TS201-EX |
开关量检测端隔离式安全栅 |
NAMUR传感器、机械触点等开关状态 |
晶体管输出 |
2进2出 |
五端隔离；
正反相控制设置
断线检测功能 |
通信信号安全栅
| 型 号 |
说 明 |
危险区信号 |
安全区信号 |
通道数 |
配电输出 |
| TD100-EX-485 |
R485检测端安全栅 |
RS485 半双工 |
RS-485 半双工输出 |
1进1出 |
电压5V、6V时， 配电
电流 ≤100mA
电压8V、9V、12V时
配电电流 ≤50mA |
| TD101-EX-485 |
R485检测端安全栅 |
RS485 半双工 |
RS-232 输出 |
1进1出 |
电压5V、6V时， 配电
电流 ≤100mA
电压8V、9V、12V时
配电电流 ≤50mA |
模拟量检测端系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TA100-EX |
模拟量直流电流输入检测端安全栅 |
0/4-20mA； |
0/4-20mA；0/1-5V；0/2-10V； |
1进1出 |
带配电输出 |
| TA140-EX |
模拟量直流电压输入检测端安全栅 |
0/1-5V；0/2-10V； |
0/4-20mA；0/1-5V；0/2-10V； |
1进1出 |
带配电输出 |
| TA200-EX |
模拟量直流电流输入检测端安全栅 |
0/4-20mA； |
0/4-20mA；0/1-5V；0/2-10V； |
2进2出 |
带配电输出 |
| TA240-EX |
模拟量直流电压输入检测端安全栅 |
0/1-5V；0/2-10V； |
0/4-20mA；0/1-5V；0/2-10V； |
2进2出 |
带配电输出 |
| TA600-EX |
模拟量直流电流输入检测端安全栅 |
0/4-20mA； |
0/4-20mA；0/1-5V；0/2-10V； |
1进2出 |
带配电输出 |
| TA640-EX |
模拟量直流电压输入检测端安全栅 |
0/1-5V；0/2-10V； |
0/4-20mA；0/1-5V；0/2-10V； |
1进2出 |
带配电输出 |
模拟量操作端系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TAF1X0-EX |
模拟量电流电压输入操作端安全栅 |
0/4-20mA；0/1-5V；0/2-10V； |
0/4-20mA； |
1进1出 |
|
| TAF2X0-EX |
模拟量电流电压输入操作端安全栅 |
0/4-20mA；0/1-5V；0/2-10V； |
0/4-20mA； |
2进2出 |
|
| TAF6X0-EX |
模拟量电流电压输入操作端安全栅 |
0/4-20mA；0/1-5V；0/2-10V； |
0/4-20mA； |
1进2出 |
|
常规智能隔离栅安全栅编程软件 点击下载热电阻输入系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TR100PI-EX |
可编程热电阻安全栅 |
Pt100，Cu50，Cu100 |
0/4-20mA；0/1-5V；0/2-10V； |
1进1出 |
智能型；带RS485总线输出 |
| TR200PI-EX |
可编程热电阻安全栅 |
Pt100，Cu50，Cu100 |
0/4-20mA；0/1-5V；0/2-10V； |
2进2出 |
智能型；带RS485总线输出 |
| TR600PI-EX |
可编程热电阻安全栅 |
Pt100，Cu50，Cu100 |
0/4-20mA；0/1-5V；0/2-10V； |
1进2出 |
智能型；带RS485总线输出 |
| TR102PI-EX |
可编程热电阻安全栅(输出回路供电) |
Pt100，Cu50，Cu100 |
4-20mA； |
1进1出 |
智能型；带RS485总线输出 |
| TR202PI-EX |
可编程热电阻安全栅(输出回路供电) |
Pt100，Cu50，Cu100 |
4-20mA； |
2进2出 |
智能型；带RS485总线输出 |
| TR602PI-EX |
可编程热电阻安全栅(输出回路供电) |
Pt100，Cu50，Cu100 |
4-20mA； |
1进2出 |
智能型；带RS485总线输出 |
常规智能隔离栅安全栅编程软件 点击下载热电偶输入系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TC100PI-EX |
可编程热电偶安全栅 |
R,S,K,J,T,B,E热电偶,mV信号 |
0/4-20mA；0/1-5V；0/2-10V； |
1进1出 |
智能型；带RS485总线输出；冷端补偿 |
| TC600PI-EX |
可编程热电偶安全栅 |
R,S,K,J,T,B,E热电偶,mV信号 |
0/4-20mA；0/1-5V；0/2-10V； |
1进2出 |
智能型；带RS485总线输出；冷端补偿 |
| TC102PI-EX |
可编程热电偶安全栅（输出回路供电） |
R,S,K,J,T,B,E热电偶,mV信号 |
4-20mA； |
1进2出 |
智能型；带RS485总线输出；冷端补偿 |
| TC602PI-EX |
可编程热电偶安全栅（输出回路供电） |
R,S,K,J,T,B,E热电偶,mV信号 |
4-20mA； |
1进2出 |
智能型；带RS485总线输出；冷端补偿 |
常规智能隔离栅安全栅编程软件 点击下载浪涌保护型热电偶输入系列
| 型 号 |
说 明 |
输 入 |
输 出 |
通道数 |
特征 |
| TC100PI-EX-SP |
浪涌保护可编程热电偶安全栅 |
R,S,K,J,T,B,E热电偶,mV信号 |
0/4-20mA；0/1-5V；0/2-10V； |
1进1出 |
智能型；带RS485总线
输出；冷端补偿 |
| TC600PI-EX-SP |
浪涌保护可编程热电偶安全栅 |
R,S,K,J,T,B,E热电偶,mV信号 |
0/4-20mA；0/1-5V；0/2-10V； |
1进2出 |
智能型；带RS485总线
输出；冷端补偿
|
