DIN11-IPO-Po2-2mV/V-P1-A4,DIN11-IPO-Po2-2mV/V-P1-U4,光电隔离变送器
产品概述：
DIN11 IPO压力应变桥信号处理系列隔离放大器是一种将差分输入信号隔离放大、转换成按比例输出的直流信号导轨安装变送模块。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等行业。此系列模块内部嵌入了一个高效微功率的电源，向输入端和输出端提供隔离的电源和一个模拟信号输出的光电耦合隔离放大器，并且提供了一个高负载能力40mA的基准电压源输出，该产品大大简化了用户的设计。由于内部采用了线性光电隔离技术相比电磁隔离具有更好的搞EMC干扰和空间电磁干扰
产品特点
Ø 工业级温度范围: -25 ~ +75 ℃
Ø 电源、信号：输入/输出 3000VDC 三隔离
Ø PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。
Ø 产品向压力应变桥电路提供高负载能力的基准电压5V或10V。
Ø 0-10mV/0-20mV/0-±10mV/0-±20mV 等差分电压信号输入
Ø 国际标准信号0-5V/0-10V/4-20mA输出。
Ø 标准DIN35安装 体积100*75*23mm
Ø 有较强的抗EMC电磁干扰和抑制高频信号空间干扰特性
Ø 使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在
产品应用
Ø 称重传感器信号变送，
Ø 克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题
Ø 实现模拟信号之间的互相自由连接
Ø 模拟信号地线干扰抑制
Ø 非电量信号变送
Ø 信号远程无失真传输
Ø 克服变频器带来的干扰

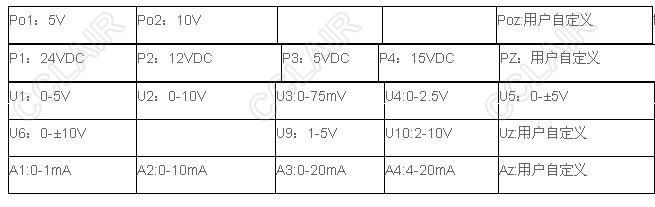

产品选型指南
DIN11 IPO - Po□ - 2mV/V - P□ - U(A)□
产品系列： 导轨安装光电隔离系列
基准电压输出产品选型举例:
例1： 输入：配电10V 2mV/V 辅助电源：24V 输出： 4-20mA
产品型号： DIN11 IPO-Po2-2mV/V-P1-A4
例2： 输入：配电5V 2mV/V 辅助电源：5V 输出：4-20mA
产品型号：DIN11 IPO-Po1-2mV/V-P3-A4
产品技术参数
|
参数名称
|
测试条件
|
最小
|
典型值
|
最大
|
单位
|
|
隔离电压
|
1min
|
|
3000
|
|
VDC
|
|
增益
|
电压输出
|
|
2
|
|
mV/V
|
|
电流输出
|
|
1
|
|
mV /mA
|
|
增益温漂
|
|
|
100
|
|
ppm/℃
|
|
非线性度
|
|
|
0.1
|
0.2
|
%FSR
|
|
信号输入
|
|
0
|
|
1000
|
mV
|
|
配电电压 输出电流
|
|
|
30
|
70
|
mA
|
|
输入失调电压
|
|
|
|
50
|
uV
|
|
输入阻抗
|
|
1M
|
|
|
K
|
|
信号输出
|
电压
|
|
0
|
|
15
|
V
|
|
电流
|
|
0
|
|
30
|
mA
|
|
负载能力
|
电压
|
Vout=10V
|
|
5
|
*
|
kΩ
|
|
电流
|
|
0
|
350
50
|
*
|
Ω
|
|
频率响应
|
-3DB
|
|
100
|
|
mS
|
|
信号输出纹波
|
不滤波
|
|
10
|
20
|
mVRMS
|
|
信号电压温漂
|
|
|
|
0.2
|
mV/℃
|
|
辅助电源
|
电压
|
用户自定义
|
3.3
|
12
|
24
|
VDC
|
|
功耗
|
|
|
0.8
|
1.2
|
W
|
|
工作环境温度
|
|
-25
|
|
75
|
℃
|
|
贮存温度
|
|
-45
|
|
85
|
℃
|
